3万吨污水处理厂全套工艺设计CAD图纸

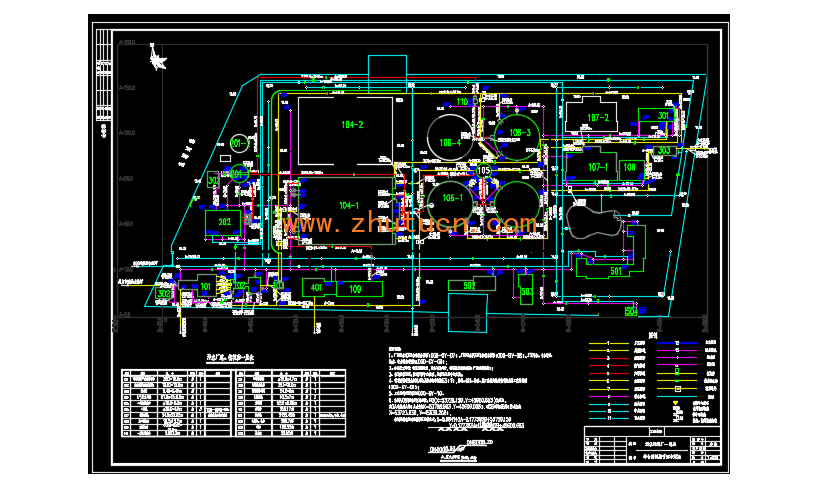

 设计规模：近期3.0万m /d，远期6.0万m /d，原污水经管道进入污水处理厂，经粗格栅及污水提升泵站提升后依次进入经一级处理构筑物--细格栅及旋流沉砂池处理、二级处理系统--改良型A /O生化池，再经提升进入三级处理系统--过虑及消毒处理出水排入白沙河支流;雨天混合污水经粗格栅及污水提升泵站提升后提升进入一级处理构筑物--细格栅及旋流沉砂池、初沉池，经一级处理后排入白沙河支流。污泥处理：污水处理过程中产生的污泥经重力浓缩、离心脱水后外运。包括流量计量井平面、剖面图及材料表；污泥脱水机房设备及工艺管线平面图；污泥脱水机房剖面图；污泥脱水工艺流程图；污泥脱水系统图；污水处理厂综合管网交叉节点标高图；厂区污水管线布置图；鼓风机房布置图。
