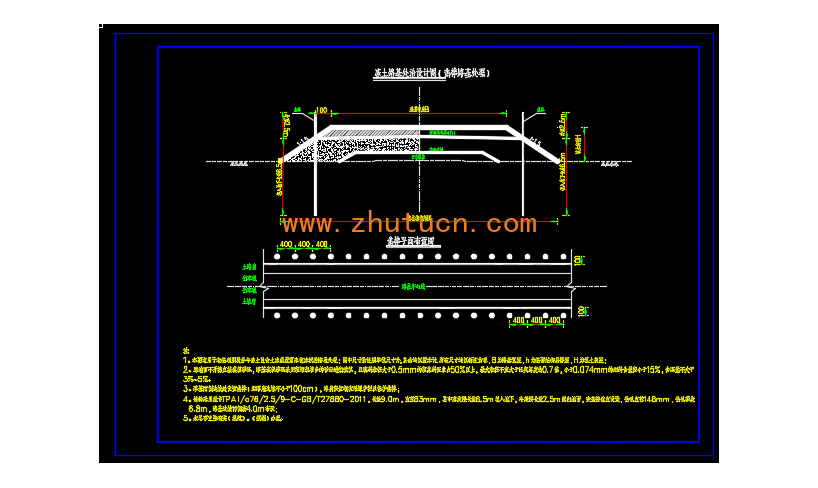

特殊冻土路基处治设计图（热棒路基处理）

注:

1、本图适用于老路利用段多年冻土区含土冰层及富冰饱冰试验路段处理；图中尺寸除注明单位尺寸外,其余均以厘米计.所有尺寸均以标注为准，B为路基宽度，h为路面结构层厚度，H为填土高度；

2、原地面不开挖直接填筑砂砾，路基填筑砂砾采用粗颗粒较多的砂砾进行填筑，且填料粒径大于0.5mm的粗集料要求占50%以上，最大粒径不宜大于压实厚度的0.7倍，小于0.074mm的细料含量应小于15%，含泥量不大于3%～5%。

3、路基两侧边坡处设置热棒（距路肩边缘不小于100cm），路肩设置钢波形梁护栏以保护热棒
