5套游标卡尺CAD总装图（125-200mm带工艺）

上传会员：	menghan603	图纸格式：	dwg	文件大小：	件 M	发布日期：	2025-05-16	收藏
下载数量：	累计下载 0次	关注人数：	已有 5 人关注	评论人数：	已有 0 条评价	所需筑图币：	筑图币：10.00

点击图片查看原图

[发信件咨询]

发布者

图纸详情
评价详情(0)
交易记录(0)

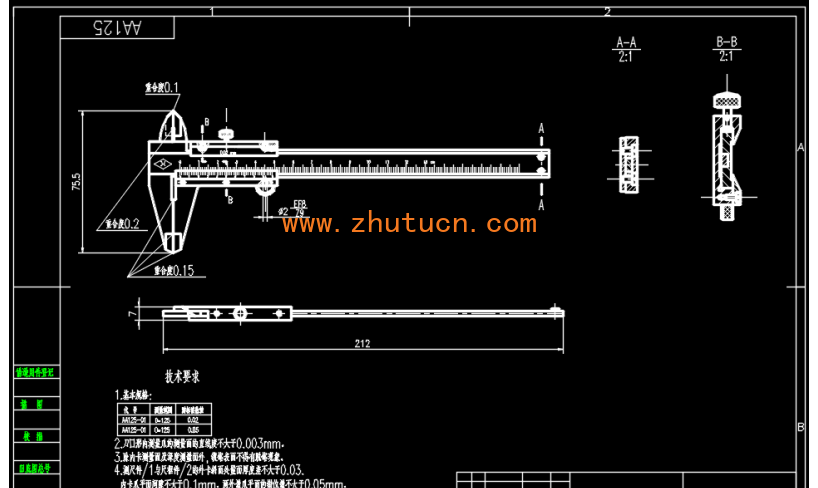

图纸量成为125mm 150mm 200mm 200D 200特1等5套详细设计CAD图纸，附带工艺流程图、工装夹具等，刀口形内测量爪的测量面的直线度不大于0.003mm。测尺件/1与尺框件/2的外卡斜面处量面厚度差不大于0.03. 内卡爪平面间隙不大于0.1mm。两外量爪平面的错位量不大于0.05mm。
