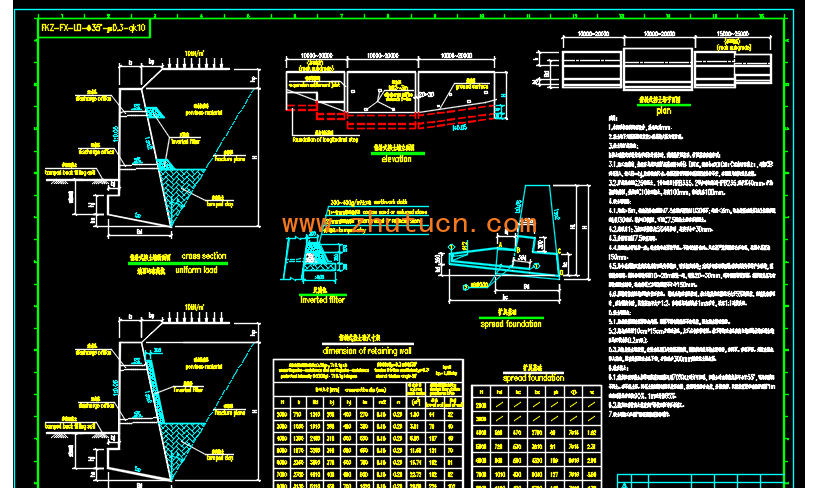

俯斜式挡土墙构造图

2.挡土墙下方基底承载力应≥基底最大压力设计值。

3.挡土墙扩展基础：

当挡土墙基底承载力达不到设计要求时，需要做扩展基础，扩展基础注意事项：

3.1.施工放线时，先放好与原无筋扩展基础重合的B、D两点，根据hc定出C点（C点在墙背线上），连接CB延长至A，使AB=bj,注意墙身尺寸、墙面及墙背斜度和基底逆坡保持不变，各线段几何关系见左图。

3.2.扩展基础用C25混凝土，1号钢筋用HRB335，2号分布钢筋用HPB235,保护层40mm。扩展基础设垫层，垫层用C10级混凝土，厚度100mm，每边宽出100mm.
