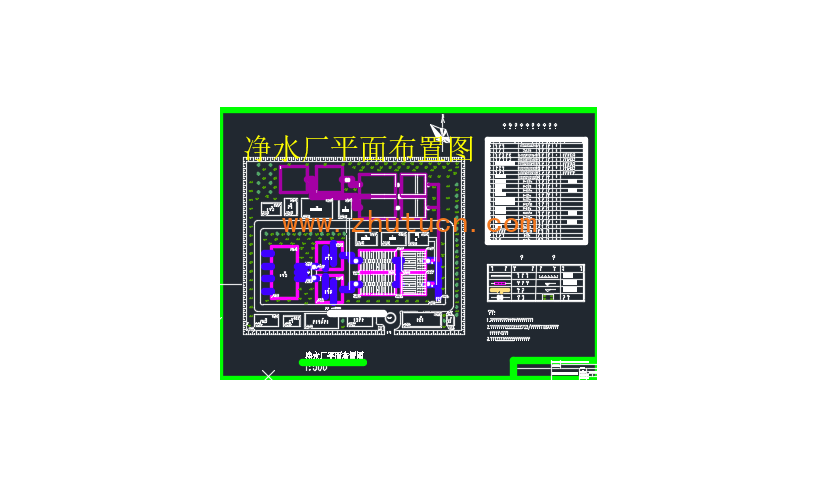

2.2.1药剂溶解池
设计药剂溶解池时，为便于投置药剂，溶解池的设计高度一般以在地平面以下或半地下为宜，池顶宜高出地面0.20m左右，以减轻劳动强度，改善操作条件。溶解池的底坡不小于0.02，池底应有直径不小于100mm的排渣管，池壁需设超高，防止搅拌溶液时溢出。
由于药液一般都具有腐蚀性，所以盛放药液的池子和管道及配件都应采取防腐措施。溶解池一般采用钢筋混凝土池体，若其容量较小，可用耐酸陶土缸作溶解池。
投药设备采用计量泵投加的方式。采用计量泵（柱塞泵或隔膜泵），不必另备计量设备，泵上有计量标志，可通过改变计量泵行程或变频调速改变药液投量，最适合用于混凝剂自动控制系统。
2.2.2混合设备
使用管式混合器对药剂与水进行混合。在混合方式上，由于混合池占地大，基建投资高；水泵混合设备复杂，管理麻烦，机械搅拌混合耗能大，管理复杂，相比之下，管式混合具有占地极小、投资省、设备简单、混合效果好和管理方便等优点而具有较大的优越性。
2.2.3反应池
反应作用在于使凝聚微粒通过絮凝形成具有良好沉淀性能的大的絮凝体。
目前国内使用较多的是各种形式的水力絮凝及其各种组合形式，主要有栅条絮凝、折板絮凝和波纹板絮凝。这三种形式的絮凝池在大、中型水厂中均有使用，都具有絮凝效果好、水头损失小、絮凝时间短、投资小、便于管理等优点，并且都能达到良好的絮凝条件，从工程造价来说，栅条造价为折板的1/2，为波纹板的1/3，因此采用栅条絮凝。
2.2.4沉淀池
原水经投药、混合与絮凝后，水中悬浮杂质已形成粗大的絮凝体，要在沉淀池中分离出来以完成澄清的作用。
设计采用斜管沉淀池，沉淀效率高、占地少。相比之下，平流式沉淀池虽然具有适应性强、处理效果稳定和排泥效果好等特点，但是，平流式占地面积大。而且斜管沉淀池因采用斜管组件，使沉淀效率大大提高，处理效果比平流沉淀池要好。
