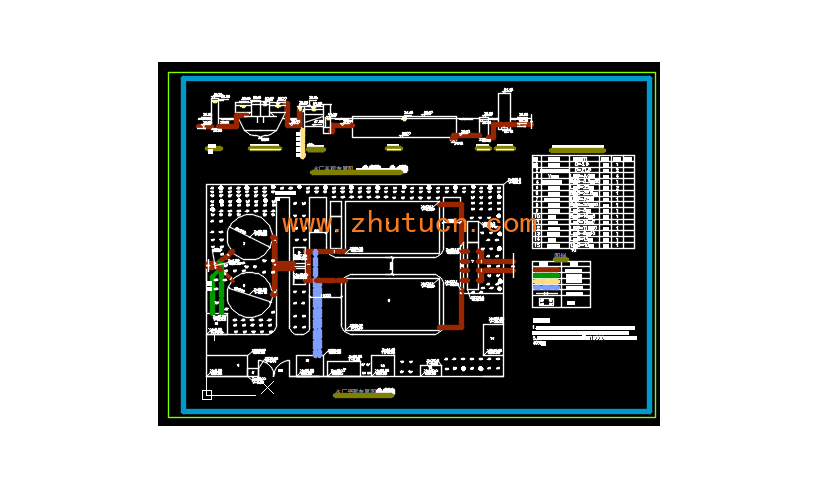

点击图片查看原图
毕业设计在整个教学计划中处于相当重要的地位，学生在教师的指导下，达到理论与实践的结合 ，是一次综合概括性的训练，为以后更好的做好给排水打下良好的基础。
本设计是中山市给水工程扩大初步设计，近期城市规划人口14万人，远期人口18万人，规划建筑为6层混合式，设计规模为50000t/d。取水水源为临近城市的北江，其水源丰富，水质稳定。
根据规范、手册以及相关的专业知识，初步拟定多套方案，通过技术、经济比较确定最佳方案：原水——一泵——机械搅拌澄清池——V型滤池——请水池——二泵——管网 。此方案的优点在于用澄清池代替絮凝设施，大大缩小了水厂长度方向上的距离；采用V型滤池，反冲洗水量大大减少，反冲洗周期增长，节水、节省运行费用。
