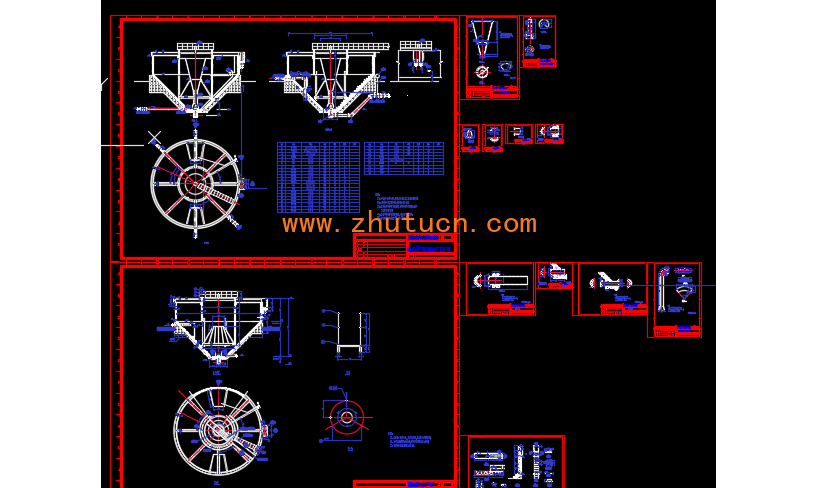

水力循环澄清池工艺设计CAD图

上传会员: jyb1209 图纸格式: dwg 文件大小: 发布日期: 2025-05-29 收藏
下载数量: 累计下载 0 关注人数: 已有 0 人关注 评论人数: 已有 0 条评价 所需筑图币: 筑图币:5.00
点击图片查看原图


发布者







 说明:
   1、本图尺寸以毫米计,标高以米计,0.00为池底标高;
   2、所有铁件刷红丹二度,灰色调合漆二度;
   3、本图各种管道之平面位置,可按实际情况调整,在闸
       门处宜设闸门进;
   4、当不考虑调节喉管距离时,操纵杆可不设置;
   5、取样管穿墙均焊б=5,d=10防水环。
