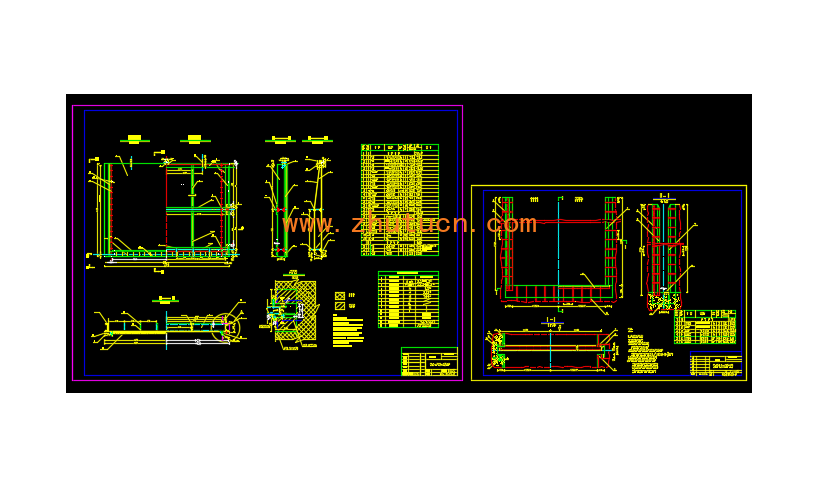

说明：
1、本图尺寸以毫米计。
2、门叶结构上之螺栓孔，应在结构施焊成整体后
与止水压板一起钻制。
3、门叶结构所有焊缝为连续焊缝，焊缝高度不少
于6mm，焊接及焊接检验参照《钢结构工程施
工及验收规范》第四章4.7、4.8节。
4、吊轴为45号钢，挡头直径φ50，长10m。小头
直径φ40，长100mm，在小头距端部85mm
处沿中心线钻一φ7孔，启吊时，将吊轴插入启
吊板，垫上挡圈，开口销插入吊轴孔，启吊轴
与吊轴孔采用动配合。
5、闸门防腐蚀采用镀锌防腐。
