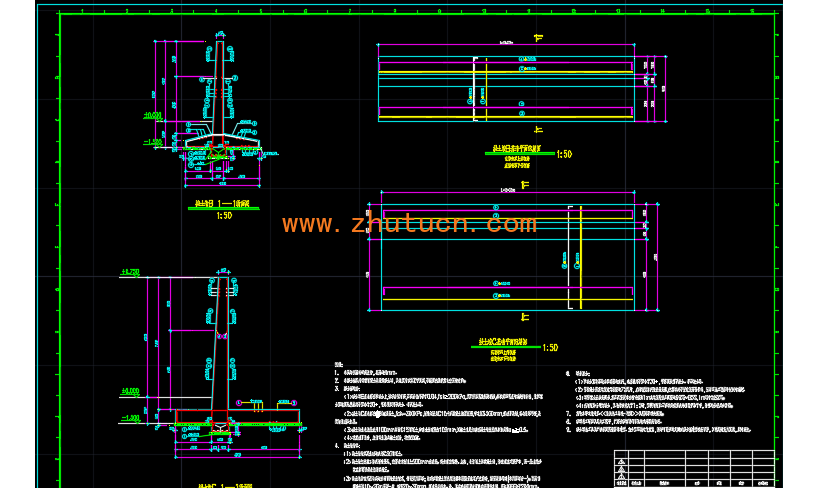

6m高钢筋混凝土悬臂式挡土墙施工图

说明：

1.    本图单位除特殊标注外，其余均为mm。

2.    本挡土墙采用钢筋混凝土悬臂式挡土墙，具体应用位置见平面图,不得用在场地其它台段的支护。

3.    挡土墙地基：

   〈1〉挡土墙B基础落在回填土上,要求分层夯实,压实系数不小于0.94,fak≧200KPa,且应根据现场实际地形,采取保证地基的稳定的措施，此回填土应选用内摩擦角不应小于30°，可采用砂卵石类土、碎石类土等。

   〈2〉挡土墙C基础落在③层角砾层上,fak=360KPa,超挖部分用C15毛石混凝土垫至基底,每边宽出300mm,基础开挖后,若与实际不符,必须超挖到持力层。

   〈3〉挡土墙基础垫层采用100mm厚的C15混凝土,每边比基础宽出100mm,回填土以及角砾对挡土墙基底的摩擦系数u≧≧0.5。

   〈4〉在基础开挖时，应该首先将杂填土剥除，再进行回填。

4.    挡土墙墙体：

〈1〉挡土墙墙体及基础均采用C30混凝土。

〈2〉挡土墙立板施工缝采用错开式，位置在底板以上500mm左右处。缝表面应粗糙、坚实，在浇灌上部混凝土前，缝表面应冲洗干净，铺一层水泥砂浆或界面剂后在浇灌混凝土。
