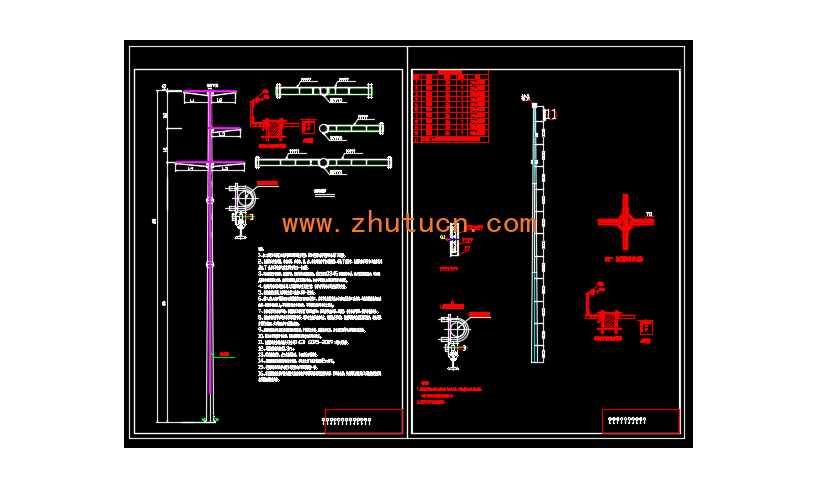

输配电线路钢管杆防坠落装置安装图

说明：

1、本工程新立钢管杆主材及横担均配置防坠导轨，垂直导轨和水平导轨均采用T型导轨。

2、自锁器应安全可靠、轻便耐用，在薄冰、油、水、沙尘等条件下能有效锁止，结合T型导轨，自锁器宜采用卡扣式或杠杆式原理，T型水平导轨应与垂直导轨采用同一自锁器。

3、转向器应方便使用、滑道灵活，且保证转向灵活安全，材质宜采用Q345热浸镀锌钢材，型式宜采用转盘式，转向器应具有防脱和定位功能，其转动轴部分应采取密封措施，防止冬季进入水汽结冰而影响使用。

4、钢管杆导轨垂直导轨采用U型螺栓固定于爬梯主材，横担水平导轨采用夹具固定安装。

5、防坠落装置原则上由线路主体工程施工单位一并安装。
