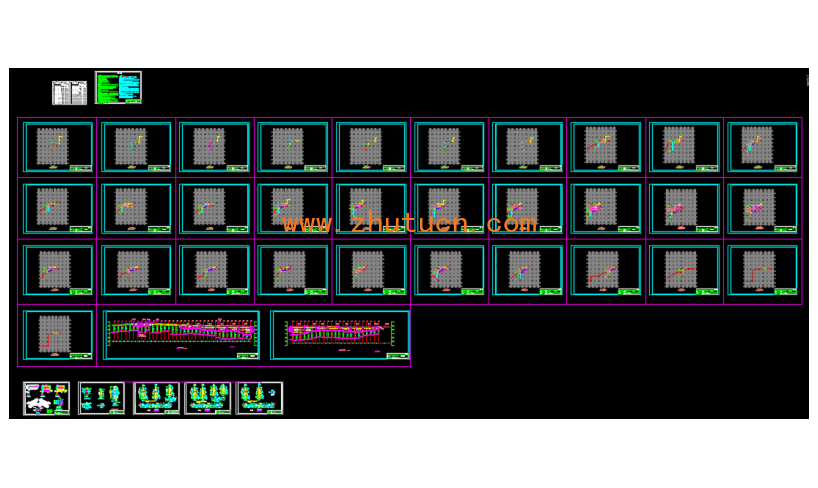

居住小区道路桩板式护墙支护工程设计图

 设计采用钢筋混凝土桩对边坡进行加固。在挖方地段采用钢筋混凝土灌注桩+连系梁支挡；在填方较大处采用钢筋混凝土桩板式挡土墙，其由钢筋混凝土灌注桩、承台、钢筋混凝土桩柱、桩板组成。钢筋混凝土灌注桩出地面后变截面成为桩柱，在部分桩柱的墙上设一道或两道锚杆（具体详见支护桩立面图），锚杆采用 32的钢筋，并在杆端设1200×1000×800mm的混凝土墩，用作挡墙的永久支护体系。
