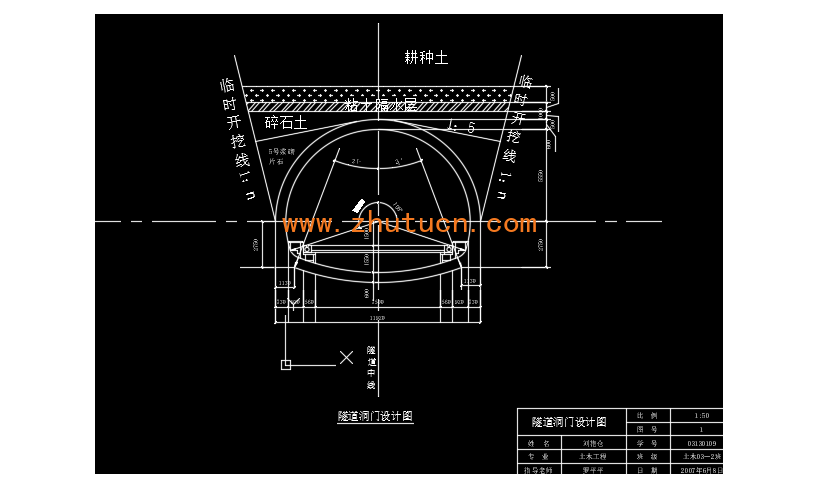

隧道锚喷支护工程课程设计图（带计算书）

1.1.2 锚杆支护

在围岩钻孔并插入锚杆，用以锚固围岩。按锚杆的锚固方式，可分为端头锚固式锚杆和全长锚固式锚杆两类。端头锚固式锚杆是通过锚杆端部的锚头锚固在围岩中，在杆体的另一端则由垫板同岩面接触，通过拧紧螺母使垫板与岩面贴紧。常用的有楔缝式锚杆、胀壳式锚杆和倒楔式锚杆等。其优点是安装快，立即起到支护作用；但由于锚杆没有保护外壳，容易锈蚀，锚头容易滑动。这类锚杆常用于施工中的临时支护或服务年限较短的矿山巷道中。全长锚固式锚杆是用胶结材料(通常用水泥砂浆或树脂)沿锚杆孔全长胶结杆体，对围岩起加筋作用，如钢筋砂浆锚杆和树脂锚杆等。这类锚杆耐久可靠，支护效果比端头锚固式好。按是否对锚杆施加预应力，又可分为普通锚杆和预应力锚杆两类。
