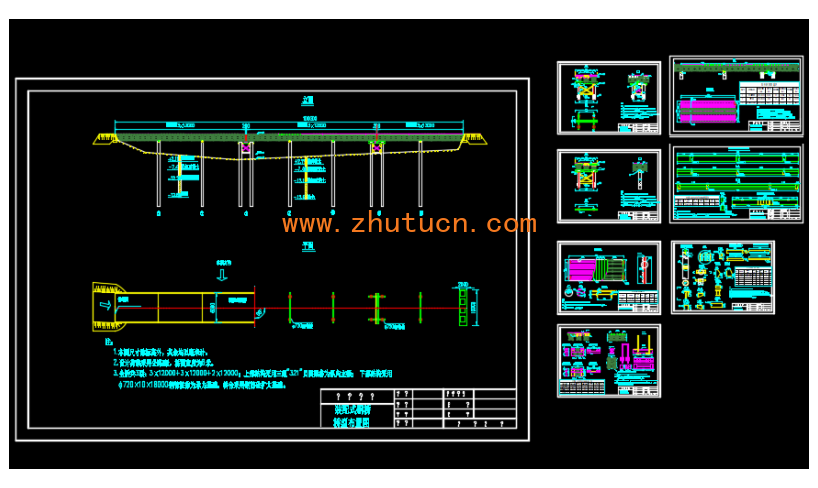

跨海大桥临时钢栈桥设计图纸及施组(附验算书、图纸)

地质资料显示，施工区域河床覆盖层主要为：淤泥质粘土、粉土和粗砾沙。根据现场具体情况我们初步考虑采用18m长钢管桩。

1.3.1便桥设计概况：

便桥宽度为6m(两侧栏杆间距)。桥面采用［30b槽钢，其下为I25b分配梁@750mm。桥跨为12m，栈桥上部结构采用3组“321”型贝雷梁，以2I40b做纵横梁，下部结构采用φ720×10×18000钢管桩作为承力基础，为增强基础的整体稳定性，每排钢管之间采用2[22b剪刀撑连接成整体。
