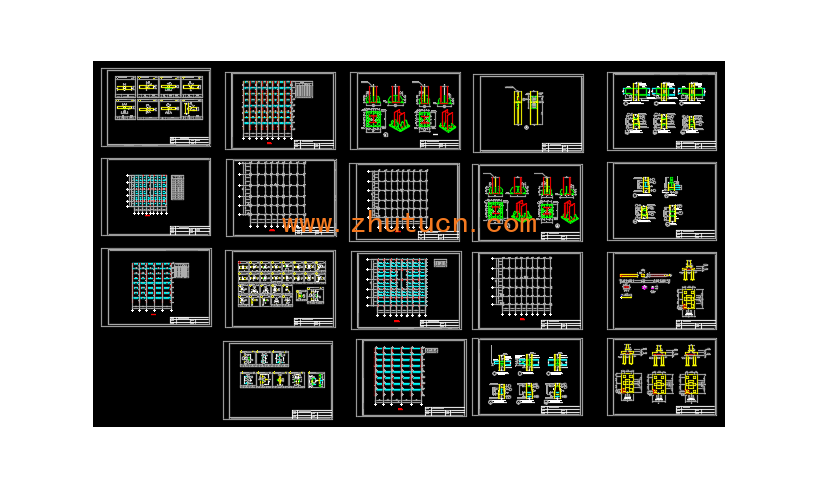

8层钢结构住宅楼结构设计图(计算书、图纸)

上传会员: 捣蛋鬼 图纸格式: dwg 文件大小: 发布日期: 2025-07-02 收藏
下载数量: 累计下载 0 关注人数: 已有 0 人关注 评论人数: 已有 0 条评价 所需筑图币: 筑图币:6.00
点击图片查看原图


发布者







 4.1. 建筑做法

屋面做法:压型钢板混凝土组合楼板,20mm石灰砂浆抹底,20mm水泥砂浆找平,100~140厚(2%找坡)膨胀珍珠岩保温层,八层作法防水层(三毡四油上铺小石子)。

墙身做法:外墙采用150mm厚ALC板,分户墙等要加支撑的墙选用混凝土空心小砌块,内隔墙采用100mm厚ALC板,计算自重

楼盖做法:楼盖采用压型钢板混凝土组合楼板,压型钢板上的混凝土选取100mm。

门窗做法:门为木门,自重0.2 kN/m2,窗为钢窗玻璃窗,自重0.4 kN/m2。



4.2. 屋盖做法

压型钢板采用国产压型钢板YX70-200-600。下面查《建筑结构荷载规范》(GB50009_2001)进行荷载计算。由于屋面为上人的屋面,取标准值为
