某河堤防初步设计方案及图纸(含初设报告及计算书)

上传会员: jyb1209 图纸格式: dwg 文件大小: 发布日期: 2025-07-08 收藏
下载数量: 累计下载 0 关注人数: 已有 2 人关注 评论人数: 已有 0 条评价 所需筑图币: 筑图币:10.00
点击图片查看原图


发布者







 说明:
    1、本图桩号、坐标及高程以m计,尺寸标注以cm计。
    2、本工程主要建筑物级别为4级,设计洪水标准为20年一遇,xx河堤防全长2784.2,其中左岸堤防1396.30m,左岸堤防1387.90m,设计堤顶高程为240.50m,一期堤顶高程为235.00m。

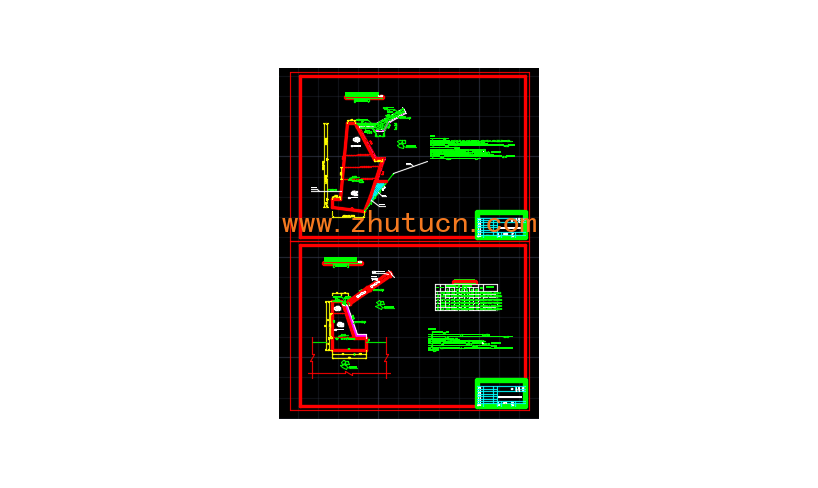

    3、全堤防设4处共8道下河梯道,梯道宽5m;本堤防断面结构上分3级:①高程230.71m以下为衡重式C15毛石砼挡墙,墙顶留0.5m宽平台;②高程230.71m~235m区间为1:1.40边坡,坡面设砼网格,网内干砌块石,坡顶为20m宽滨江大道;③高程235m~240.5m区间为二期工程,该边坡为1:1.75,坡面设砼方格网,网内设三维植被固土网,种植草皮护坡。
    4、重力式挡墙每10m设一条缝,护坡砼网格每20m设一条缝,施工时可结合具体地质情况调整分缝位置。
