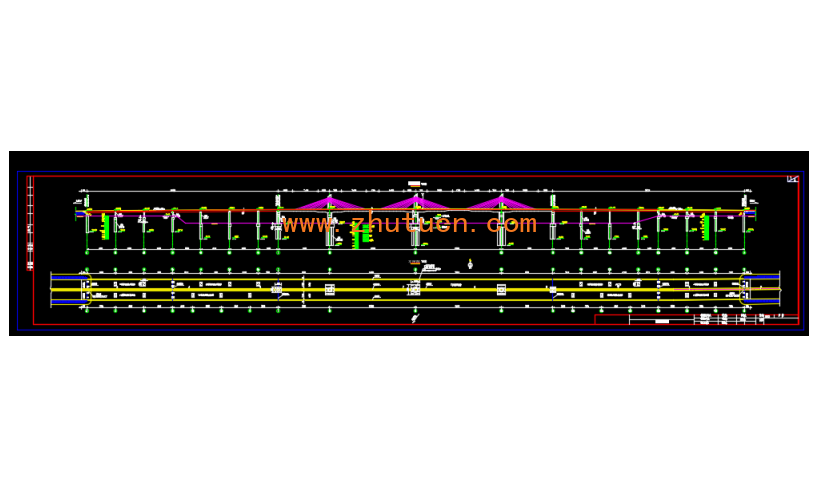

跨径为72+120+120+72=384m 主桥三塔矮塔斜拉桥设计图

设计标准

汽车荷载：设计荷载汽车－超20级，验算荷载挂车－120。

行车道：双向六车道。

桥面横坡：双面坡2%。

基本风压：600Pa。

地震烈度：基本烈度8度，按8度设防，按9度采取抗震措施。

水位和流量:100年一遇设计洪水位39.3m，设计洪峰流量3570m3/s。

桥下净空：与巡河路及县道相交处大于4.5m。

大桥全长919.18m，宽29.5m，主桥为三塔矮塔斜拉桥，长384m，主跨径120m；两侧引桥为三跨和四跨预应力混凝土连续梁桥，单侧引桥长267.59m。桥梁中线与河道交角为53度。

为了减少桥墩对水流的影响，主桥采用独柱单索面三塔矮塔斜拉桥方案。引桥分为两个半桥，上下行桥在河道内的墩柱错开布置，以平行于水流方向。
