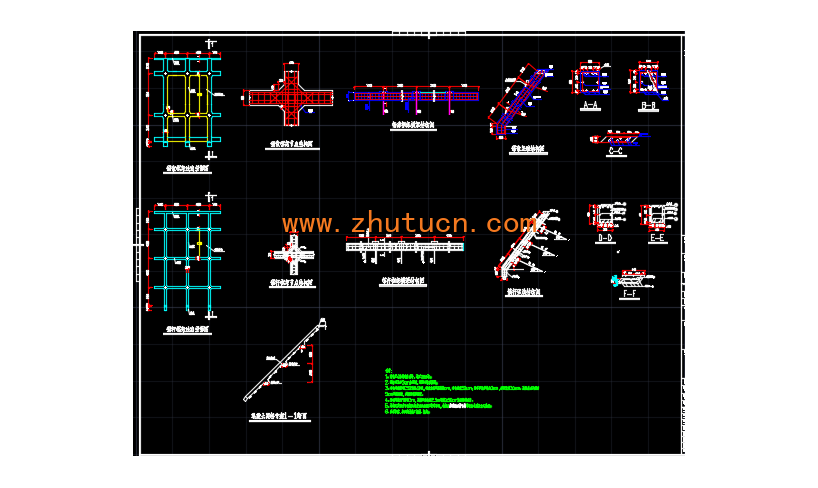

锚杆锚索框架梁护坡结构设计图

说明：

1、图中尺寸除特殊注明外，均以mm计。

2、框架间设厚2cm变形缝，用沥青麻筋填塞。

3、格构骨架采用C30混凝土浇筑，锚索护坡厚度60cm，格构宽度50cm；锚杆护坡厚度40cm，格构宽度30cm。竖肋基础先铺垫5cm厚砼垫层，再进行钢筋制安。

4、格构骨架水平距离3m，开挖沟槽每隔2.5m高度设50cm宽的防滑台阶。

5、格构及浆砌片石骨架内部坡面采用液压喷草绿化，植物以紫穗槐或紫苜蓿等适合本地区生长为主。

6、未尽事宜，参照有关施工规范、规定。
