城市道路地下雨水方沟及箱涵结构图

上传会员：	捣蛋鬼	图纸格式：	dwg	文件大小：	件 M	发布日期：	2025-07-25	收藏
下载数量：	累计下载 0次	关注人数：	已有 0 人关注	评论人数：	已有 0 条评价	所需筑图币：	筑图币：10.00

点击图片查看原图

[发信件咨询]

发布者

图纸详情
评价详情(0)
交易记录(0)

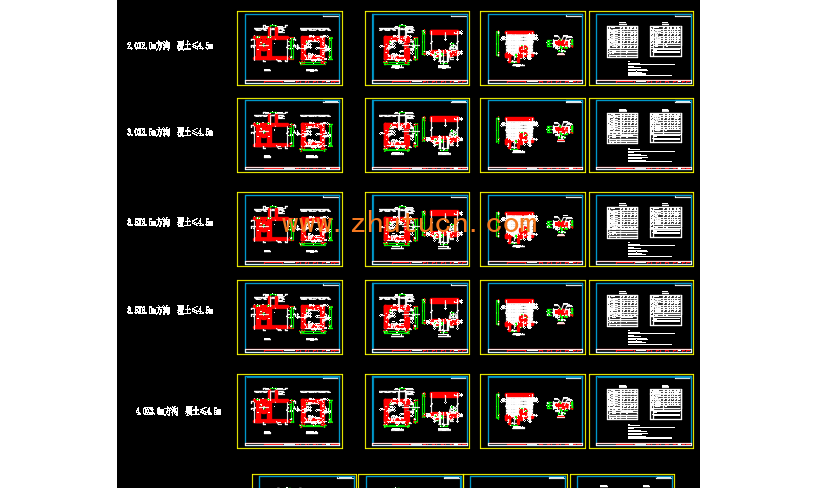

城市道路地下雨水方沟及箱涵结构图，本图方沟砼C30，钢筋保护层厚度：底板上层筋40mm，底板下层筋35mm，顶板上层筋30mm，顶板下层筋45mm,侧墙内壁筋40mm，侧墙外壁筋30mm。方沟变形缝的最大间距为25米。包含2.0X2.0m方沟覆土≤4.5m，3.0X2.5m方沟覆土≤4.5m，3.5X2.5m方沟覆土≤4.5m，3.5X3.0m方沟覆土≤4.5m，4.0X3.0m方沟覆土≤4.5m，4.0X4.0m方沟覆土≤4.5m
