无动力太阳能原理CAD图多层住宅楼太阳能系统CAD图

上传会员: 捣蛋鬼 图纸格式: dwg 文件大小: 发布日期: 2025-08-04 收藏
下载数量: 累计下载 0 关注人数: 已有 0 人关注 评论人数: 已有 0 条评价 所需筑图币: 筑图币:10.00
点击图片查看原图


发布者

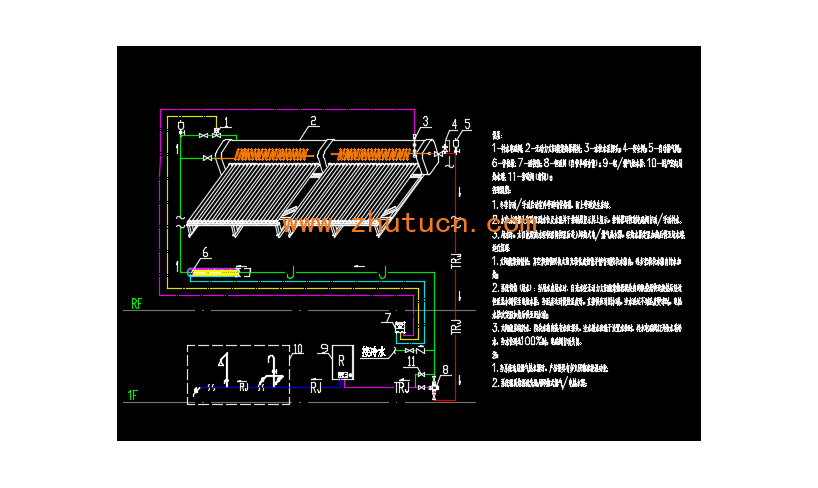

 运行原理:
1.太阳能集热储热:真空集热管吸收太阳光转化成热能并储存到无动力太阳能集热器模块内,逐步无动力太阳能集热器模块内的水加热;
2.系统增压供水:当用户用水时,热水增压泵启动,模块水箱内的热水通过水泵增压后供至用水点;
3.辅助热源供热:在设定时间段内,当无动力太阳能集热器模块内的水达不到设定温度时,辅助热源4及循环泵5同时启动,当水箱到达设置温度时停止运行;
4.热水管路循环:在设定时间段内,当回水温度T小于设置温度3℃以上时,电磁阀1打开(电磁阀9关闭),自动增压泵启动,当回水温度到达设置温度时,电磁阀关闭,同时循环泵停止运行;
