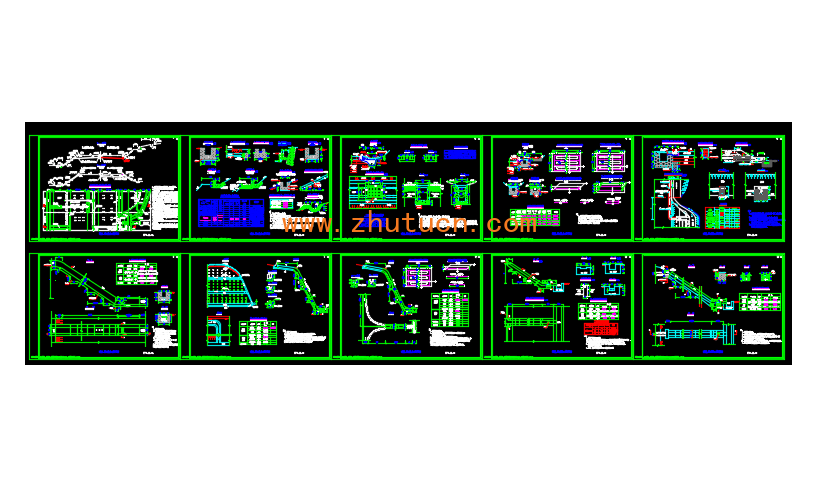

路基、路面排水工程设计(急流槽边沟排水沟)

上传会员: 捣蛋鬼 图纸格式: dwg 文件大小: 发布日期: 2025-08-04 收藏
下载数量: 累计下载 0 关注人数: 已有 0 人关注 评论人数: 已有 0 条评价 所需筑图币: 筑图币:6.00
点击图片查看原图


发布者







路面排水:
正常路段:(1)挖方路段路面水由路拱自然漫流排出土路肩外,经边沟排出;(2)填方路段路面水由拦水缘石汇集,水流经E式急流槽流入排水沟排出;
超高路段:A、超高外侧路面水,流进设在外侧路缘带内的纵向排水沟,由集水井汇集,通过横向排水管,经D式急流槽流入排水沟。B、超高内侧与正常路段排水方式相同。
土路肩排水系统:填方路段及挖方路段由设在土路肩下的级配碎石盲沟及排水管组成。
中央分隔带排水:由纵向渗沟、防渗层以及横向集水槽、横向PVC-U排水管等组成,挖方路段中央分隔带渗水经横向排水管流入碎石渗沟或设置的加深边沟流入排水沟;填方路段中央分隔带渗水经横向排水管流入路堤边坡,经由坡面防护中的汇水槽流入边坡排水沟。
路基排水:由边沟、截水沟及排水沟组成,填挖交界处由A式急流槽引导边沟水流进排水沟或自然河沟等排水出口。
