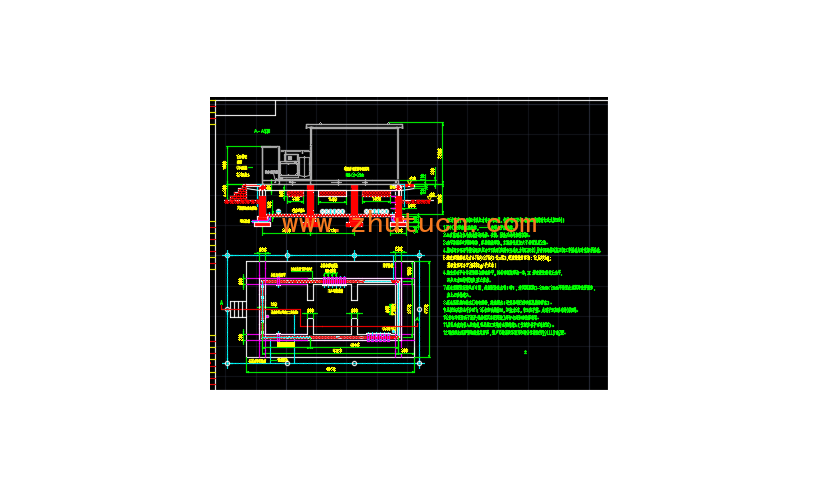

1.图中O表示垂直接地体，－－－ 表示水平接地体。
2.垂直接地与水平接地体的连接、安装、做法及材料规格见图。
3.水平接地体之间的连接，采用搭接焊接，其搭接长度应大于扁钢宽度2倍。
4.接地网任何季节接地电阻应小于1欧姆(应符合当地电力部门要求),并分别连接到高压侧工作接地与外壳保护接地。
5.箱变落地基础尺寸:6750x2750（长*宽）,理论重量计算为：12,500kg；
基础负重不小于2500kg/平方米 !
6.箱变基础平台予埋槽钢与基础齐平，四边槽钢应焊为一体, ∏ 形安置注意校正水平,
四周用水泥封灌间隙,防止渗水。
