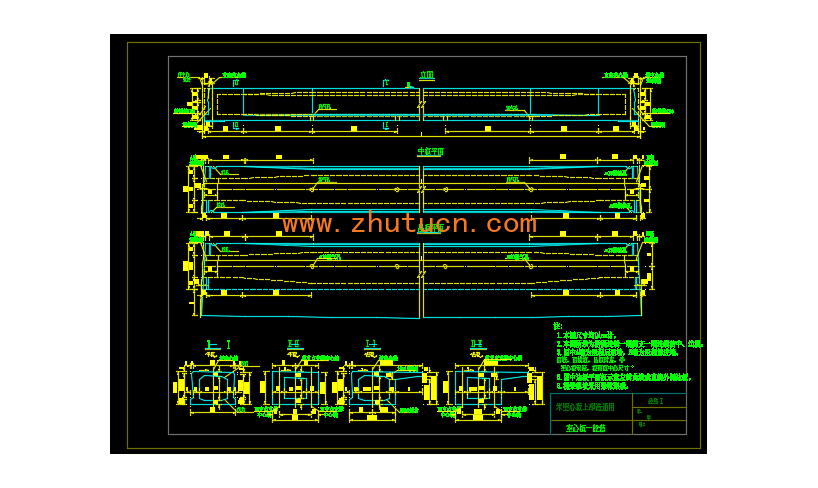

点击图片查看原图
一．通用图适用条件和技术标准
1.本通用图适用于路基宽度：23m、24.5m、33.5m。
2.本通用图适用于直线和平曲线，且平曲线半径R≥250m(路基宽23m、24.5m时)及平曲线半径R≥400m(路基宽33.5m时)，一联孔数不大于7孔，结构连续长度不大于140m的梁式桥。
3.结构形式：装配式后张法预应力混凝土简支桥面连续空心板。
4.横 截 面（半幅）：路基宽23m时，7块空心板截面；路基宽24.5m时，8块空心板截面；路基宽33.5m时，11块空心板截面。
5.标准跨径：20m。
6.梁长L范围：19m
