1、污水管网设计步骤
（1）污水量计算
该部分日变化系数参考教材，依有关规范选取；各企业内生活污水和淋浴污水按照有关规定计算。不考虑地下水渗入量。综合以上各项，计算全区污水最大时流量和平均日污水量。生活废水和工业废水分开算，最后累加。
（2）在平面图上布置污水管道，给检查井编号，划分计算管段。
（3）划分各管段的服务街区，对排水所涉及的街区编号并计算面积。一般按照“就近收集和坡度收集”的原则划分服务面积。
（4）计算各管段的设计流量。
（5）污水管水力计算（用Excel列表计算）。
酿酒厂出口埋深为1.40m（所有点的埋深均不小于该值），覆土厚度一般控制在1~2m。
2、雨水管网设计计算
雨水管网最小覆土厚度为0.8m（所有点的覆土厚度均不小于该值），雨水管如果埋深过大，可以用重新布置管线、起端改为加盖板的明渠、中下游管道改为矩形渠道等方法减小埋深。此外，当需要的管径超过2000mm时，一般改为箱涵。
（1）划分排水流域和管道定线
（2）划分设计管段
（3）对排水涉及的街区编号并计算面积
（4）求单位面积径流量
（5）列表计算（用Excel列表计算）
（6）绘制雨水管道平面图和纵剖面图

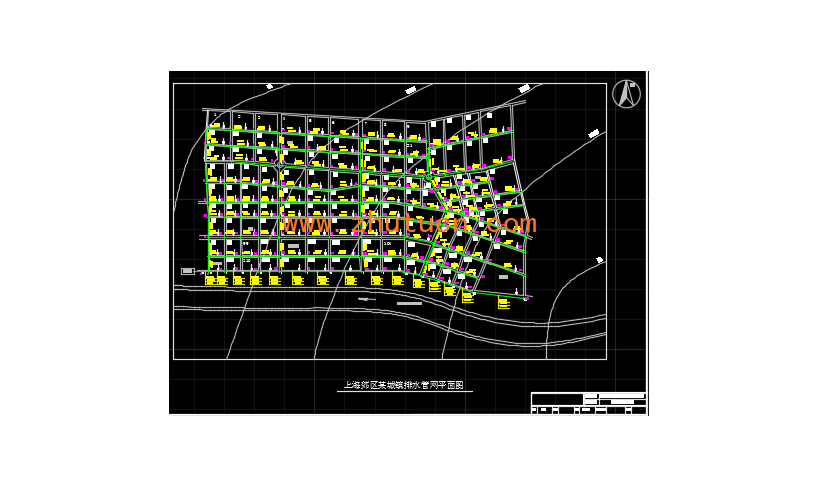

3、管网图绘制
