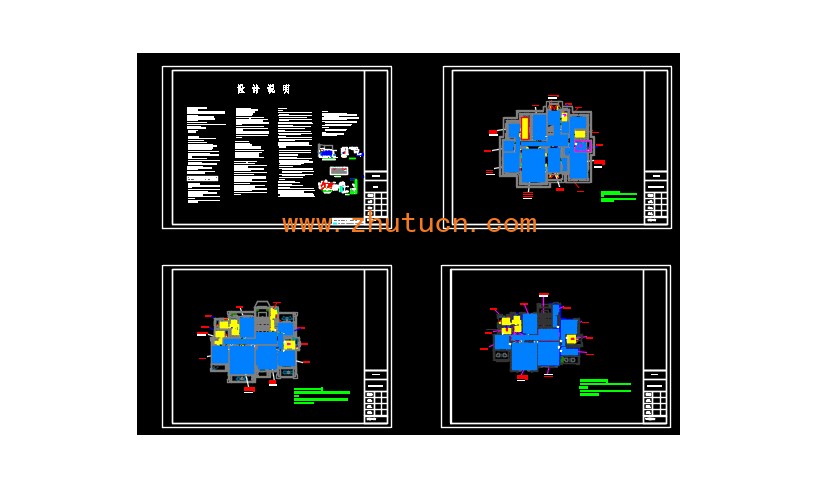

点击图片查看原图
3、电地暖系统设计
3.1、安装热负荷：150/m²(室内采暖面积）
3.2、发热电缆性能参数
3.3、采用双导TXLP发热电缆
3.4、工作电压AC220V，允许范围±10%
3.5、发热电缆的标称电阻误差范围+10%、-5%
3.6、发热电缆的绝缘电阻大于500兆欧
3.7、发热电缆的线性功率18.5w/m。
3.8、发热电缆冷线与热线采用隐式接头方式，冷线长度2.25米，接头处有箭头标记。
3.9、发热电缆的型号与商标在外表面有清晰喷码标识。
3.10、发热电缆直径6.5mm。
3.11、发热电缆的接地保护采用八股镀锡铜丝，每股0.4mm，截面1.0mm²。
3.12、发热电缆具有不间断的加厚铝箔屏蔽层
