重庆钢筋混凝土箱型拱桥全套设计图(带word说明)

（一）、技术资料

1．    设计荷载：公路—II级，人群荷载3.0KN/m2。

2．    桥面净宽：净7.5米（行车道）+2×1.25米人行道及栏杆。

3．    设计洪水频率:1/50

4．    桥面纵破：0%

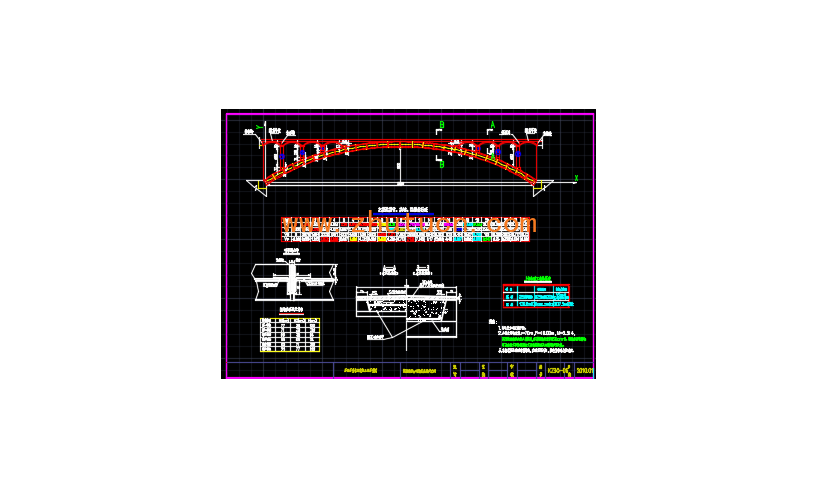

主拱圈为预制腹板、横隔板在拱架上组装，浇筑组装接头、底板和顶板形成的拱箱。净跨径为70米，矢跨比为1/7，拱轴系数为2.514。主拱圈由五个箱形成。拱箱为腹板、横隔板、底板和顶板组合形成五箱室，宽7.6m。腹板和横隔板采用预制组装。
