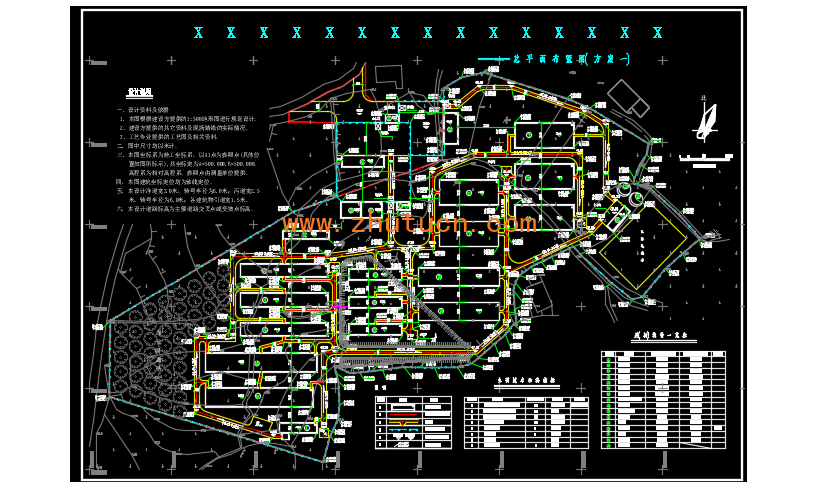

点击图片查看原图
一、设计资料及依据
1. 本图根据建设方提供的1:500地形图进行规划设计。
2、建设方提供的其它资料及现场踏勘的实际情况。
3、工艺专业提供的工艺图及相关资料。
二. 图中尺寸均以米计。
三. 本图坐标系为施工坐标系，以A1点为参照点(具体位
置如图所标示),其坐标定为A=500.000,B=500.000。
高程系为相对高程系，参照点由测量单位提供。
四. 本图建筑坐标定位均为轴线定位。
五. 本设计净道宽3.0米，转弯半径为6.0米；污道宽2.5
米，转弯半径为6.0米；各建筑物引道宽1.5米。
六. 本设计道路标高为主要道路交叉点或变坡点标高。
