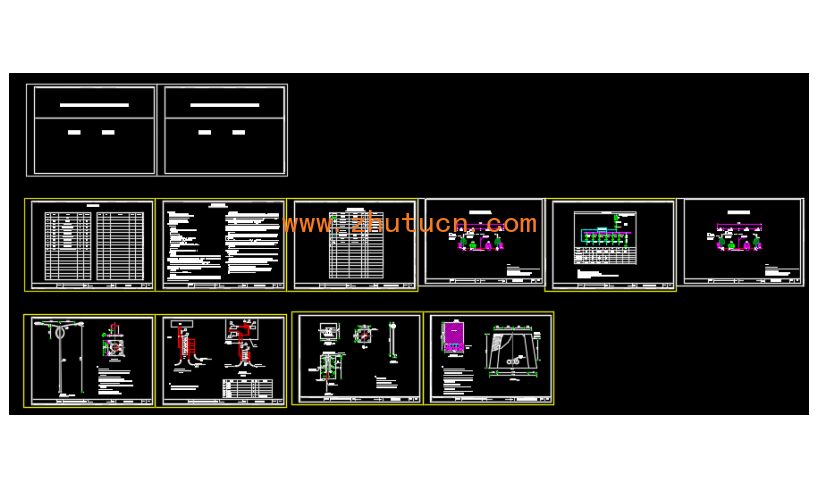

城市外环道路照明工程设计图

2）设计技术标准

① 灯具效率系数≥0.9

② 道路照明维护系数为0.7

③ 机动车道路面平均照度：Eav≮15（lx）〈维持值〉

④ 人行道平均照度：Eav≮10（lx）〈维持值〉

⑤ 路面照度均匀度：Emin/Eav≮0.4

⑥ 标准段机动车道照明功率密度（LPD）：≯1.05（W/m²）

⑦ 眩光限制：眩光小

⑧ 诱导性：很好

⑨ 道路照明配电线路末端电压损失小于额定电压的10%。

（二）照明设计

（1）灯具布置

沿线道路照明采用普通双臂路灯双侧对称布灯方式，路灯杆设于道路人行道边。15米/14米路幅机动车道侧照明光源功率为NG100W，臂长2m，人行道侧照明光源功率为NG70W，臂长1.0m，加宽段功率增加，灯具为截光型灯具，灯杆高8.0m；适当加大仰角（≤15°）以提高车行道平均照度。
