概述：
本住院大楼是一个集多项功能为一体的高层公共民用建筑，不同的使用功能要求应设计不同的构造形式与之相适应，从而方便使用，因此，在设计中，我们在建筑设计上进行了精心的设计，使之尽量满足综合大楼的各项功能，并使结构尽量做到简单。

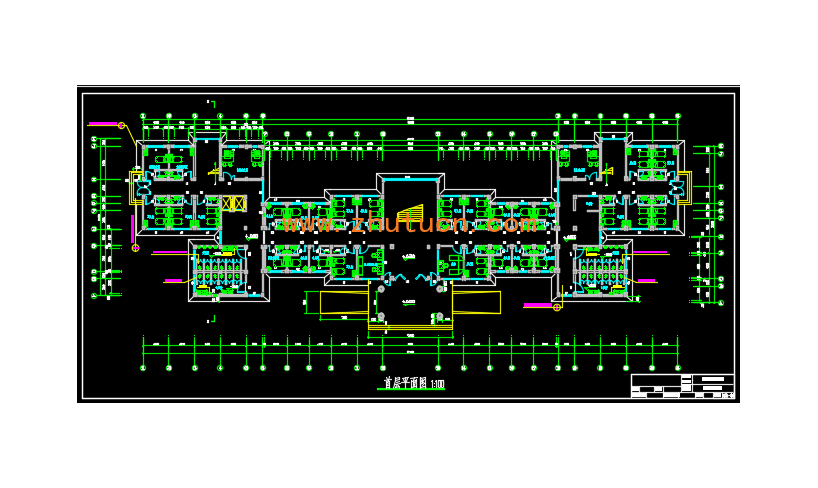

一、平面设计
首先应是底层的设计，初步拟定柱的截面尺寸为350×500，两边跨的梁的截面尺寸为250×450，中间跨的梁截面尺寸为250×400，在设计中，考虑到高层综合楼的多项功能集一体，设计中，把它要功能分区，，亦即是住院病房和办公区，各个区进行人员分流以及满足防火要求，各自有单独出入口，并形成对称布置。
三、剖面设计
为了很好的反映楼层的结构，在设计剖面时，剖到楼梯这个比较重要的部位，使剖面能很好的反映结构的布置，楼地面的装修以及梁柱之间的关系等。
四、排水设计
为了使雨水能很好的有组织的排走，设计中，我采用内檐沟排水，起坡坡度均为2%,设计成双坡排水。
第一章结构平面布置体系的选取
工程概况：
1．我们本次设计课题是一幢医院内科住院大楼，四——六层框架结构，抗震设计烈度为7度、近震。地基按II类场地土。建筑物底层层高为3.9米，其它层为3.6米，柱、梁板均为现浇结构。
2．结构选型
采用钢筋混凝土框架结构
（1）屋面、楼面结构：现浇钢筋混凝土屋面板，按上人屋面的使用荷载取用；
（2）楼梯结构：采用板式楼梯；
（3）排水采用檐沟内排水，沟内垫坡。
（4）基础：采用人工开挖桩基础。
