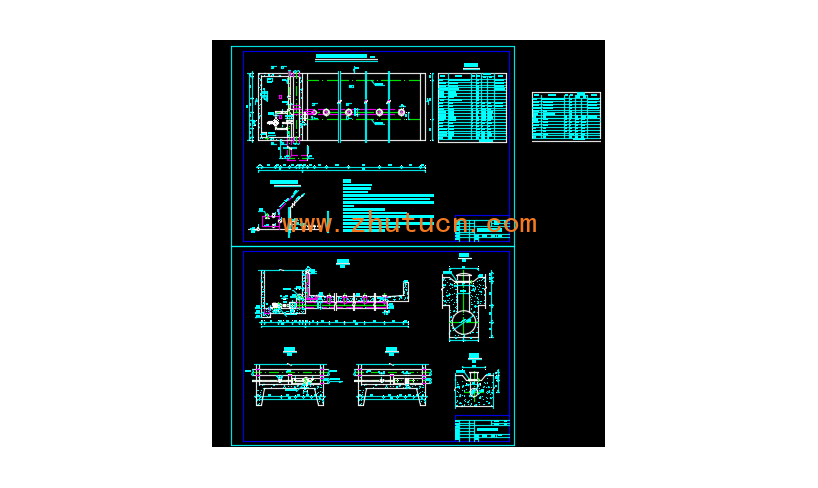

某橡胶坝给排水控制系统布置CAD图

说明：

1、 图中高程以m计，其余以mm计。

2、 自来水为橡胶坝袋充水水源。

3、 塌坝排水时间：30分钟。

4、 充坝：关闭2＃、4＃阀，开启1＃阀供水，达到设计内压值时关闭1＃阀，充坝完成。塌坝：本设计塌坝排水为自流和泵抽相结合的方式。开启4＃阀，其余阀关闭自排；关闭4＃阀，开启2＃、3＃阀及水泵机排。

5、 按图示位置安装轴流风机。预留孔根据实物定，洞底高程89.0m。排气管φ159×6通至高程91.0m处平直1m向下游出墙。

6、 集水井为排除室内积水和蝶阀、泵渗漏所设。

7、 为了防渗漏，凡通过控制室边墙的管路上均加高100mm厚10mm的防渗圈。

8、 控制系统管路内壁及水帽内外壁焊渣、锈斑清理干净检查合格后，涂2道环氧沥青清漆（HD1-4），暴露于空气中的管路外壁清理干净后涂2道防锈漆，1道绿面漆。

9、 管路上的纵缝、环缝、法兰上的角焊缝进行外观及煤油渗透试验，组装后的控制系统不允许有漏水现象。

10、埋入砂卵石中管路周围需包100#细石砼,最薄处不得小于100mm。

11、排水管末端出口处需焊φ12间距50mm的栅条。
