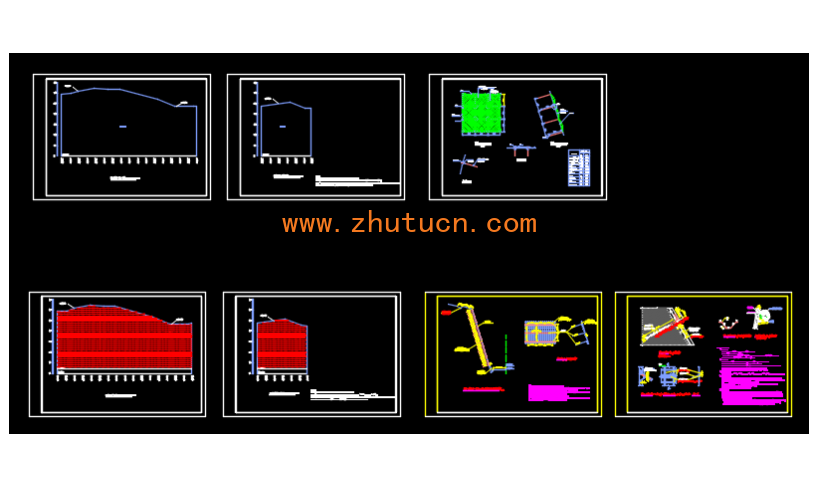

点击图片查看原图
说明：
1、本图中标注尺寸除桩号和高程以米计外，其余均以厘米为单位；
2、锚杆从下至上，按1米间距梅花状布置，坡底第一排锚杆距离坡底0.3-0.7米，坡顶最高一排距离坡顶0.6-2.0米，
钢筋网喷射混凝土面层底部设混凝土护底，顶面向上翻过边坡顶部1.0-1.5米，形成护坡顶；
3、锚杆锚固长度除按图纸中设计伸入岩石3.00米外，尚应满足嵌入中风化岩层不少于2.00米的要求，坡顶第一排锚固
杆必须满足进入中风化岩层不少于3.00米，锚杆按垂直坡面方向钻进；
4、喷射速凝混凝土面板厚度为10厘米，钢筋网为25x25cm间距φ6钢筋网；
5、本图根据边坡现状设计，施工时应按有关规范要求补充施工勘察点，如与设计不符，应立即通知设计单位进行调整；
本段锚喷支护的面积为5871.99平米，实际施工如有不符，按实计算。
