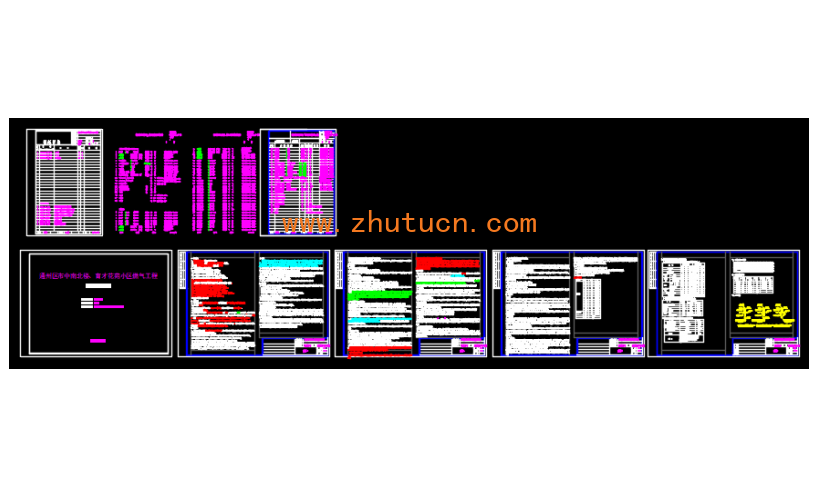

北京育才花苑小区燃气改造工程施工图

工程概况：

 1、地理位置：本工程通州区市中南北楼、育才花苑小区位于南通市通州区北一环路南侧，头总河与八总河之间。

 2、设计介质：天然气。

 3、设计压力：中压燃气管道设计压力：0.4MPa(表压）;低压燃气管道设计压力：5kPa(表压）。

 4、压力管道设计类别：GB1。

 5、设计规模及内容：本工程为通州区市中南北楼、育才花苑小区燃气工程，共425户，详见第八条户数明细表，气源从市中南楼东侧已建中压管dn110上接出；本小区考虑2/3用户仅用1台燃气灶，1/3的用户使用热水器和燃气灶具，居民用户灶具的额定用气压力为2.0KPa。其中育才花苑13~15幢与市中南北楼小区计165户，耗气量为49.3Nm3/h，选取一台80Nm3/h楼栋调压箱；育才花苑1~12幢及预留90户居民共计350户，耗气量为97.3Nm3/h，选取一台150Nm3/h楼栋调压箱。调压箱进口压力0.1-0.4Mpa，出口压力2.6Kpa；因本小区为老小区，故设计到室外登高，不含室内设计。应甲方要求本工程预留低压接口dn90与dn63各一处。
