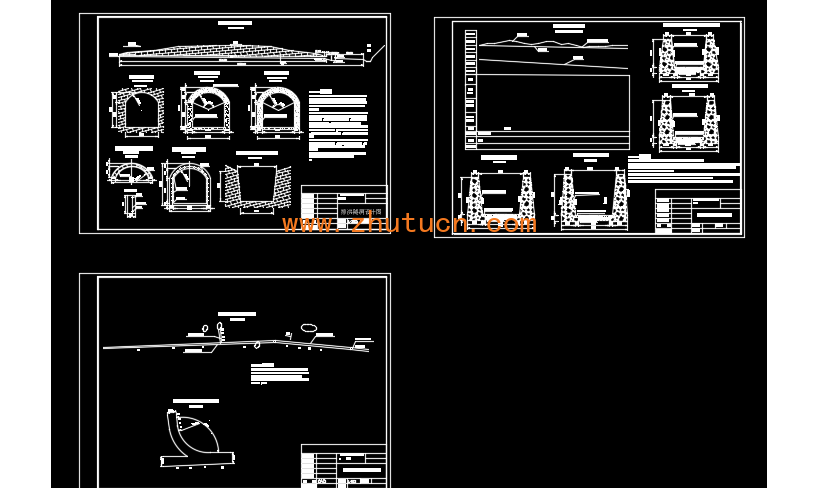

农业综合开发土地治理排灌设计图(排洪渠 排洪隧洞)

　　1、隧洞总长280米，隧洞穿过的岩层为三叠系下统茅草铺组（T1m）的浅灰、灰色厚层块状中细粒白云岩，钙质白云岩，岩石坚硬。其中Ⅰ、Ⅱ类围岩估计170米，Ⅲ类围岩估计80米。Ⅳ类围岩估计30米。

　　2、隧洞开挖断面为2.2×2.4米，进口（Ⅲ类围岩）衬砌20.0米，出口（Ⅲ类围岩）衬砌20.0米，衬砌方式为C20混凝土侧墙300㎜，C25预制钢筋混凝土拱顶250㎜，C20现浇混凝土护底100㎜。

　　3、隧洞与断层斜交，预计断层破碎带（Ⅳ类围岩）30米，衬砌方式为C20钢筋混凝土侧墙300㎜，C25钢筋混凝土拱顶300㎜，C20现浇混凝土护底100㎜。

　　4、隧洞与断层斜交，预计断层影响带（Ⅲ类围岩）40米，衬砌方式为C20混凝土侧墙300㎜，C25预制钢筋混凝土拱顶250㎜，C20现浇混凝土护底100㎜。

　　5、隧洞开开挖局部地段需要进行临时支撑，估计需要进行临时支护的长度为35米。
