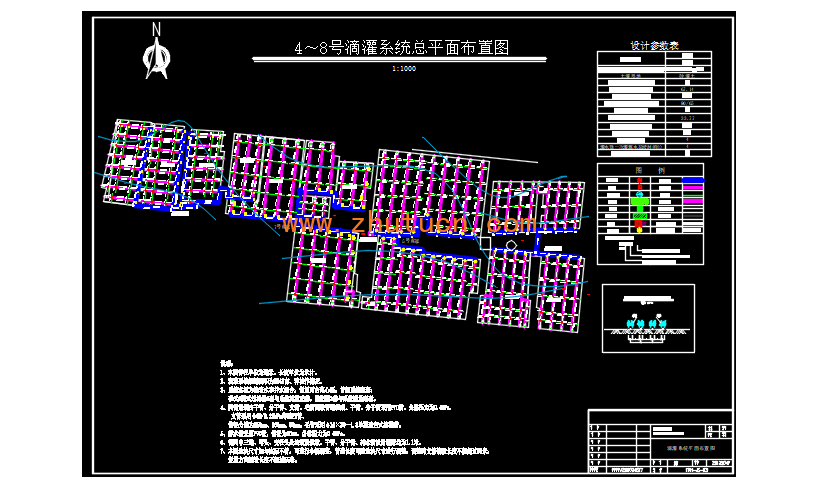

1、本图管径单位为毫米，长度单位为米计。
2、滴灌系统规划面积为5243亩、种植作棉花。
3、系统水源为地表水和井水混合，设置两台离心泵。首部系统配套：
砂式+网式过滤器3套与系统流量配套，施肥罐3套与系统流量配套。
4、网管系统由干管、分干管、支管、毛管四级管道组成。干管、分干管采用PVC管、公称压力为0.4MPa，
支管采用φ90/0.25MPa薄壁PE管。
管径分别为250mm、160mm、90mm。毛管采用φ16×30--1.8单翼迷宫式滴灌带。
5、排水管采用PVC管，管径为90mm。公称压力为0.4MPa。
6、管网中三通、弯头、变径头处均须设镇墩。干管、分干管、排水管设计埋深均为1.1米。
7、本图地块尺寸如与实际不符，可进行小幅调整，管道长度可随地块尺寸进行调整，调整时支管铺设长度不能超过55米，
逆坡方向铺设长度不超过55米。
