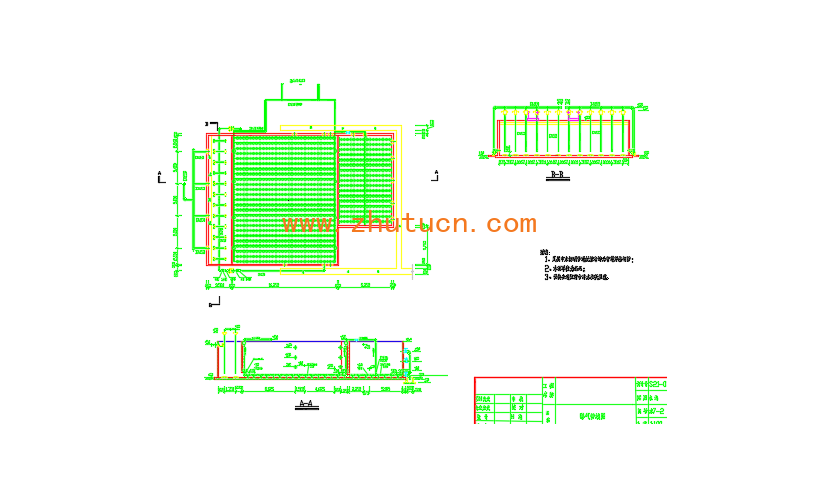

污水处理厂改建工程图（曝气管线图射流反冲管道图）

总论

1、本工程为改建工程，有关设计依据、设计任务与要求、工艺设计说明及各构筑物的设计参数，均见签订的技术协议和合同书。

2、本图标高单位为米，其余为毫米。本图标高基点有两个，一个以调节池地坪为准，另一个以路面为准。

二、工艺部分

1、调节池一座为新建，建筑尺寸为28000×9000×4000mm3。钢筋砼结构；另一座为利用原有浆粕液废水二号调节池改建。改变其原有排泥系统，增加出水挡墙即可。

2、脱色反应池在原有气浮池体基体上，墙高1500mm，按图增设新墙预埋套管。池体内故两层填料，一层为沸石，粒径5-10mm，层高为800mm，为垫层；另一层为铁屑混合填料，层高为600mm。反应池分6格，进水分布均匀，采用射流脉冲反冲洗。

3、反应池进口设有管道混合器。储碱池利用原场地储碱池，有机水通过螺杆泵加到管道混合器前端，经管道混合器混合后，进入反应池。
