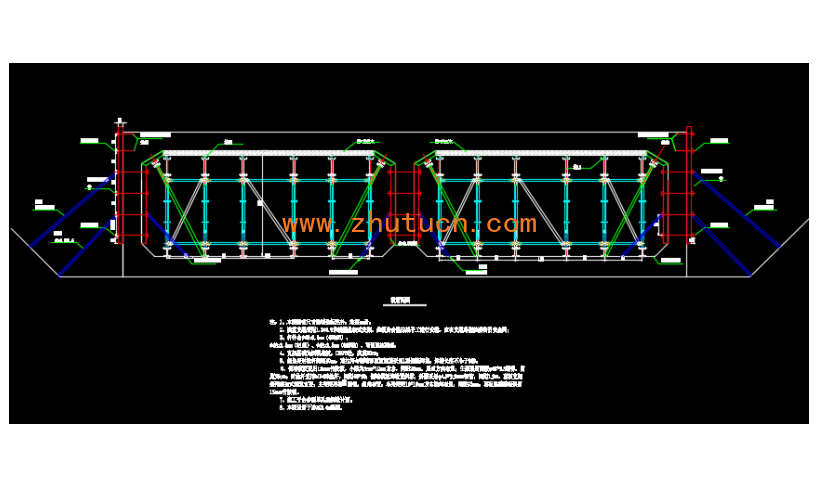

桥涵工程盘扣式涵洞支架设计图

注：1、本图所有尺寸除特殊标注外，均按cm计；

    2、满堂支架采用1.2*0.9承插型盘扣式支架，必须由合格的架子工进行安拆，应在支架外侧挂满密目安全网；

    3、杆件由∅48x3.5mm（Q235B）、

∅48x2.5mm（Q195）、∅48x2.5mm（Q235B）、可调底座组成；

    4、支架基础为涵洞底板，C35P8砼，高度50cm；

    5、倒角处对拉杆间距40cm，对拉杆与侧墙和顶板钢筋采用L型钢筋焊接，焊接长度不小于10D。

 6、侧墙模板采用15mm竹胶板，小梁为5cm*10cm方木，间距20cm，竖直方向布置；主梁采用两根φ48*3.5钢管，间距50cm；对拉杆采用M14对拉杆，间距40*50；侧墙模板均设置斜撑，斜撑采用φ4.8*3.5mm钢管，间距1.5m。顶板支架采用盘扣式满堂支架，主梁采用槽10型钢，纵向布置；小梁采用10*10cm方木横向布置，间距35cm；顶板底模模板采用15mm竹胶板。
