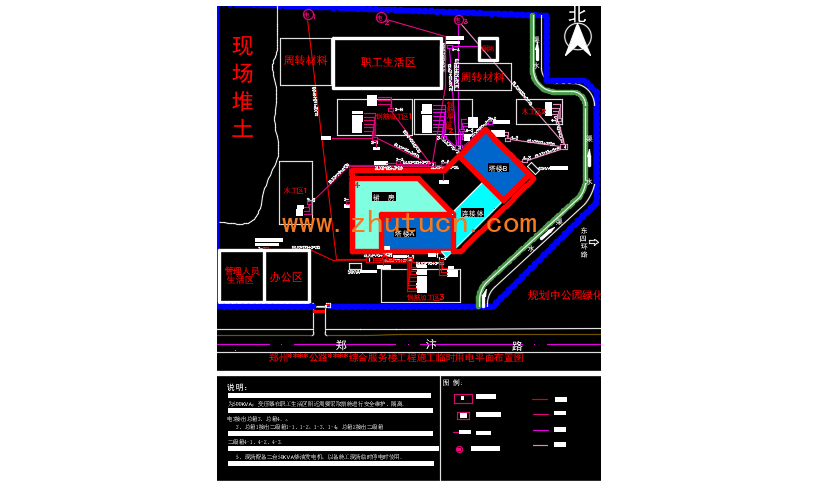

郑州综合服务楼工程施工临时用电平面布置图

说明：

   1、施工现场北侧为甲方提供的三个电源：电1、电2、电3；三个变压器的功率均  为500KVA；变压器在职工生活区附近需要采取措施进行安全维护、隔离。

   2、施工现场共布置四个总箱：1、2、3、4；其中电1接出总箱1，电2接出总箱2，电3接出总箱3、总箱4。。

   3、总箱1接出二级箱1-1、1-2，1-3、1-4；总箱2接出二级箱2-1、2-2、2-3、2-4、2-5、2-6；总箱3接出二级箱3-1、3-2、3-3、3-4；总箱4接出二级箱4-1、4-2、4-3。

   4、每个二级箱接出若干开关箱，每个开关箱接一台施工机械，具体详见图中所示。

   5、现场配备二台50KVA柴油发电机，以备施工现场临时停电时使用。

   6、除了施工区作业面的电缆为悬挂式，其他所有临时用电电缆敷设均为地埋式。
