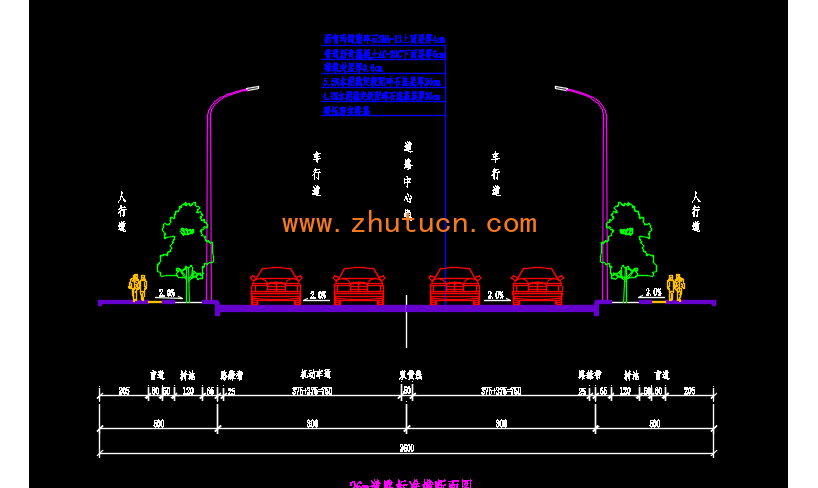

本项目道路全长404.17m,标准路幅宽度26m=5m人行道+8m车行道+8m车行道+5m人行道。
道路工程图纸包含：道路施工图设计说明，区位图，道路总平面图，道路分平面图，直线、曲线及转角表，路线逐桩坐标表，路线纵断面图，纵坡竖曲线表，道路标准横断面图，路基设计图，路基土石方数量表，沥青混凝土路面及路缘石大样图，人行道铺装及附属结构设计图，新旧沥青路面搭接图，残疾人通道大样图，盲道设计图，雨水口周围路面加固图，行道树种植大样图
排水工程图纸包含：排水施工图设计说明，排水主要工程量表，流域分析图，排水总平面图，雨污水纵断面图，综合管网标准横断面图，钢筋混凝土井大样图，雨水口大样图，沟槽开挖断面图，排水检查井防坠落装置安装大样图
照明工程图纸包含：材料表，照明平面图，系统图，照明标准横断面图，大样图
交通工程图纸包含：交通施工图设计说明，交通平面图，车道布置图，交通标志版面布置图，地面道路标线大样图，人行横道标线大样图，路面导向箭头标线大样图，交通标志杆φ8.8结构图
