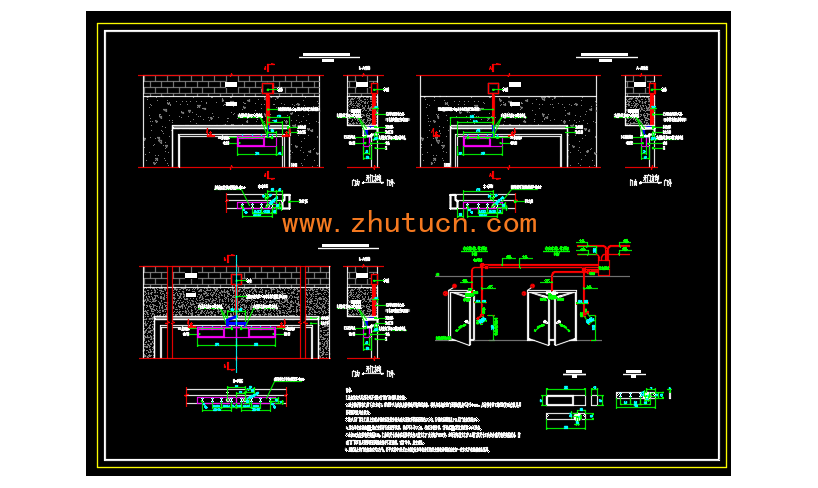

门禁系统设备安装大样CAD图

要求：

1.此安装方式适用于外开式防火门的门禁锁具的安装。

2.磁力锁吊装在门框下方(室内)，要求防火门的宽度能够满足锁具的安装，锁具安装部位的门框板材厚度不小于3mm，应能够牢固可靠的固定磁力锁,并具备较强的抗冲击能力。

3.防火门厂家在门框上方磁力锁安装位置应该为磁力锁安装预留穿线孔∅20、门锁安装螺纹孔M4及门磁安装孔∅8。

4.机电单位在浇筑硂梁时应预留门锁的穿线管，管径不小于∅25，材料为镀锌管，顶部出硂梁位置预留86过线盒。
