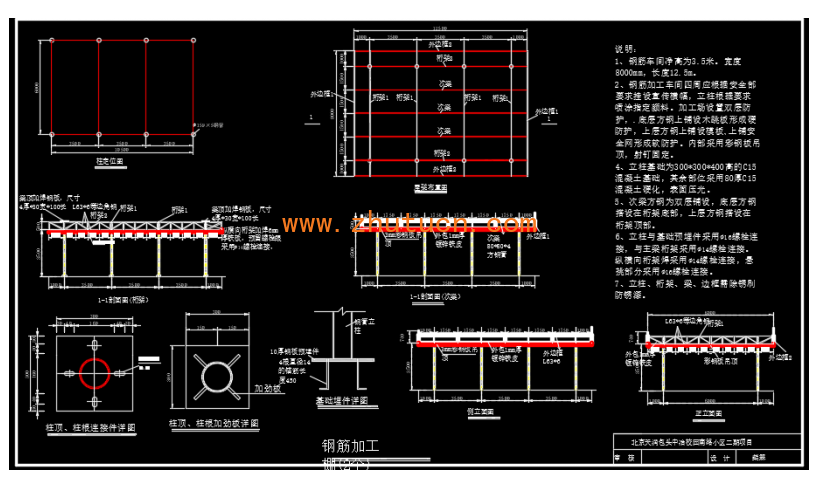

工地施工现场钢筋加工棚CAD图

1、钢筋车间净高为3.5米。宽度8000mm，长度12.5m。

2、钢筋加工车间四周应根据安全部要求挂设宣传横幅，立柱根据要求喷涂指定颜料。加工场设置双层防护，.底层方钢上铺设木跳板形成硬防护，上层方钢上铺设模板,上铺安全网形成软防护。内部采用彩钢板吊顶，射钉固定。

4、立柱基础为300*300*400高的C15混凝土基础，其余部位采用80厚C15混凝土硬化，表面压光。

5、次梁方钢为双层铺设，底层方钢搭设在桁架底部，上层方钢搭设在桁架顶部。

6、立柱与基础预埋件采用∅16螺栓连接，与主梁桁架采用∅14螺栓连接。纵横向桁架焊采用∅14螺栓连接，悬挑部分采用∅16螺栓连接。

7、立柱、桁架、梁、边框需除锈刷防锈漆。
