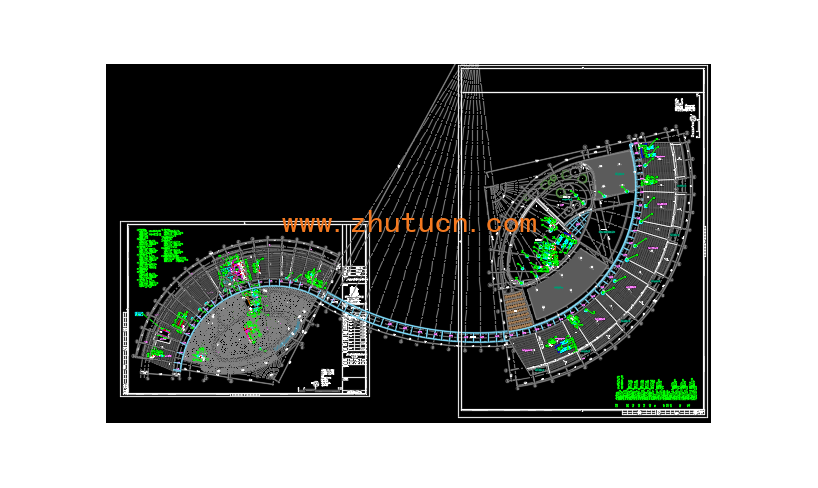

上海某商务酒店空调通风及防排烟设计图

 B区建筑所采用的冷热源形式为螺杆式风冷热泵机组与变冷媒多联空调机相结合的形式。螺杆式风冷热泵机组承担空调机组及新风机组的供冷供热要求，变冷媒多联空调机组用于满足客房区及其他康乐区域的供冷供热要求；按照负荷计算结果选用2台189KW的螺杆式风冷热泵机组，机组设置于屋顶。 对A区的大堂、多功能厅、会议室、餐厅、包房、vip套房、移动机房、消防值班室等场所设置空调系统；对A区建筑地下层的水泵间、变电所等要求通风的房间设置机械通风系统；对A区建筑地下层淋浴、更衣、卫生间、厨房辅间、储藏室、进线间、移动机房等场所设置机械排风系统；对地上多功能厅、餐厅、包间、会议室、卫生间、污水集水井等场所设置机械排风系统；对燃气表房及热水间设置机械排风系统和事故排风系统；对厨房制作间设置机械送风系统、机械排风系统、事故排风系统及机械排油烟系统；
