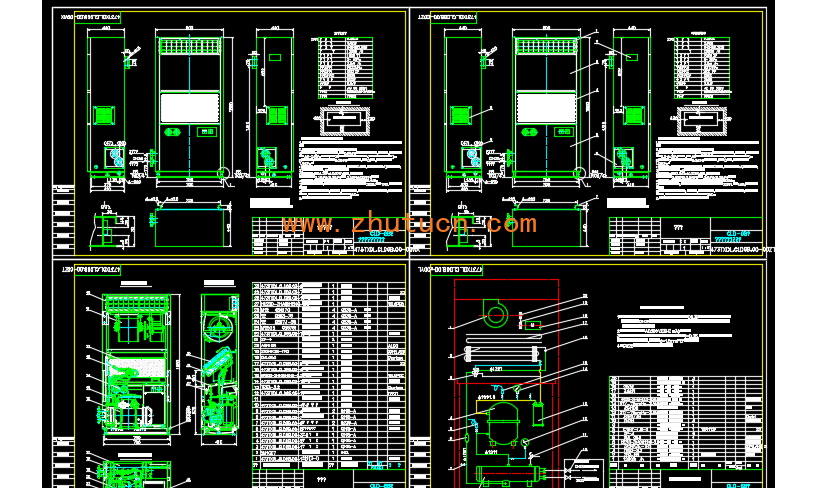

立柜式空调机组安装CAD图

2.立柜式空调机装备完毕后，必须进行下列试验：

a)气密性试验:空调机装配完毕后,注入0.98MPa干燥氮气进行检漏,不应渗漏,将系统压力升至2.2~2.4MPa范围内,保压24小时不得有明显的压力降(除温度对压力的影响)。

b)真空试验:系统抽真空不大于5.33KPa(绝对压力）,保压12小时,压力回升小于1.33KPa。

c)运行试验:系统冲入制冷剂后调试正常,机组运行24小时,记录下列参数:1)高压、低压;2)压缩机电压、电流;3)进出水、风温度。

d)保护试验:高压2.3MPa±0.05MPa停机,手动复位。

        低压0.25MPa±0.03MPa停机,0.5MPa±0.03MPa复位。

e)绝缘测试:空调机带电部分与非带电金属部分、热电阻大于2MΩ。
