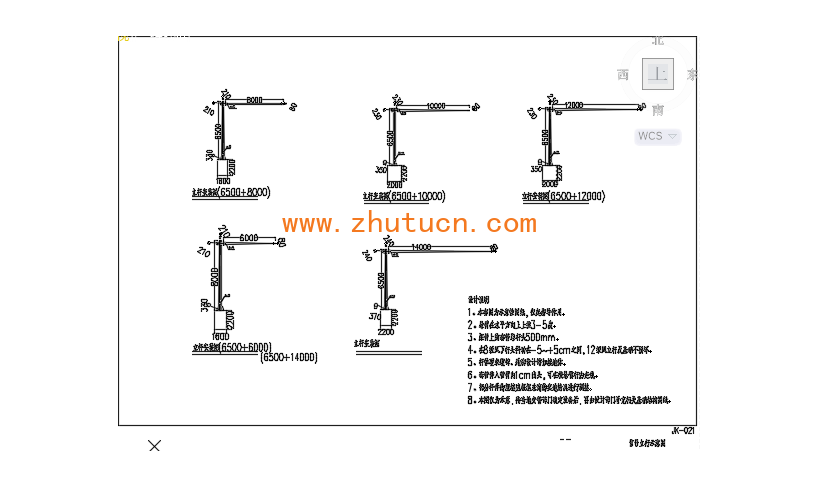

信号立杆示意CAD图

上传会员：	zt16	图纸格式：	dwg	文件大小：	件 M	发布日期：	2026-07-20	收藏
下载数量：	累计下载 0次	关注人数：	已有 34 人关注	评论人数：	已有 0 条评价	所需筑图币：	筑图币：6.00

点击图片查看原图

发布者

信号立杆示意CAD图

设计说明

1、本套图为示意性图纸，仅起指导作用。

2、悬臂在水平方向上上挑3-5度。

3、探臂上的套管距杆头500mm。

4、在8级风下杆头抖动在-5～+5cm之间，12级风立杆及基础不损坏。

5、杆体要求镀锌、地脚设计增加接地体。

6、套管伸入管臂内1cm出头，可在横悬臂杆内走线。

7、部分杆件的规格应根据东海的实地情况进行调整。

8、本图仅为示意，待当地交警部门确定设备后，再由设计部门补充相关基础结构图纸。
