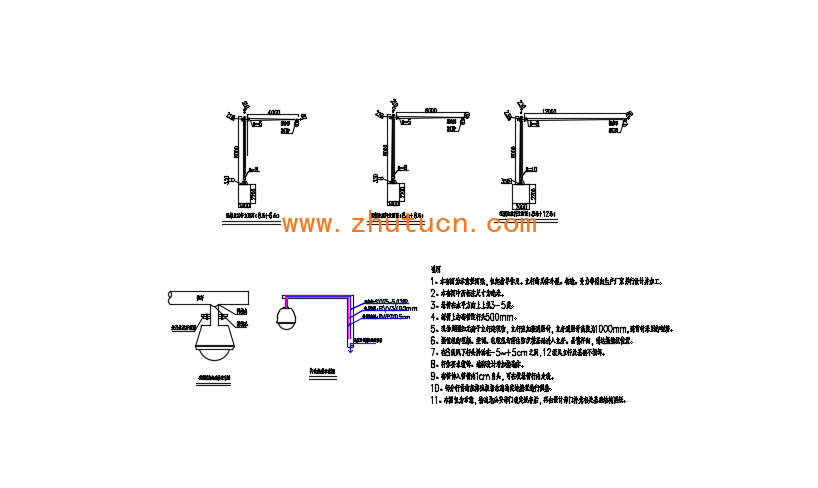

1、本套图为示意性图纸，仅起指导作用。立杆的具体外型、构造、受力等需由生产厂家另行设计并加工。
2、本套图中所标注尺寸为毫米。
3、悬臂在水平方向上上挑3-5度。
4、探臂上的套管距杆头500mm。
5、现场周围如无高于立杆建筑物，立杆应加装避雷针，立杆避雷针高度为1000mm,避雷针采用的钢筋。
6、摄像机的视频、控制、电缆线均需由防护箱基础进入立杆、悬臂杆内，到达摄像机位置。
7、在8级风下杆头抖动在-5～+5cm之间，12级风立杆及基础不损坏。
8、杆体要求镀锌、地脚设计增加接地体。
9、套管伸入管臂内1cm出头，可在横悬臂杆内走线。
10、部分杆件的规格应根据东海的实地情况进行调整。
11、本图仅为示意，待当地公安部门确定设备后，再由设计部门补充相关基础结构图纸。
