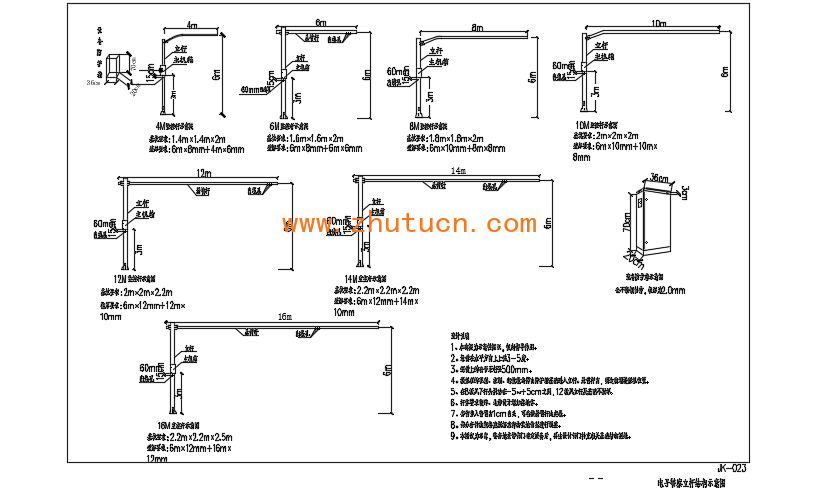

设计说明
1、本套图为示意性图纸，仅起指导作用。
2、悬臂在水平方向上上挑3-5度。
3、探臂上的套管距杆头500mm。
4、摄像机的视频、控制、电缆线均需由防护箱基础进入立杆、悬臂杆内，到达前端摄像机位置。
5、在8级风下杆头抖动在-5～+5cm之间，12级风立杆及基础不损坏。
6、杆体要求镀锌、地脚设计增加接地体。
7、套管伸入管臂内1cm出头，可在横悬臂杆内走线。
8、部分杆件的规格应根据东海的实地情况进行调整。
9、本图仅为示意，待当地交警部门确定设备后，再由设计部门补充相关基础结构图纸。
