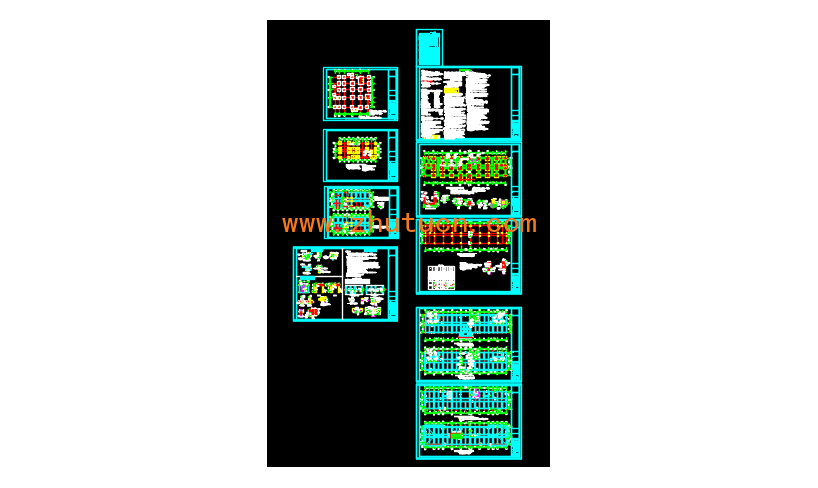

四层框架结构服务中心改造施工图（新增电梯楼板开洞加固）

 本图结构改造内容及说明：1.新增电梯基坑，剖面见A-A，室外增加钢结构楼梯梯柱基础JC-1,基础定位见钢结构楼梯详图，基础持力层应分层夯实至承载力不低于120KPa。8轴、9轴上标注的柱，在基础顶~7.200标高范围内加大截面加固。新增电梯位置楼板开洞，洞口四周采用工字钢梁加固，节点大样做法见详图，C轴、D轴、6轴、7轴上部分梁支座采用碳纤维加固，平法表示说明见详图。新增四道200x500梁作为水箱基础，梁底标高为14.400。
