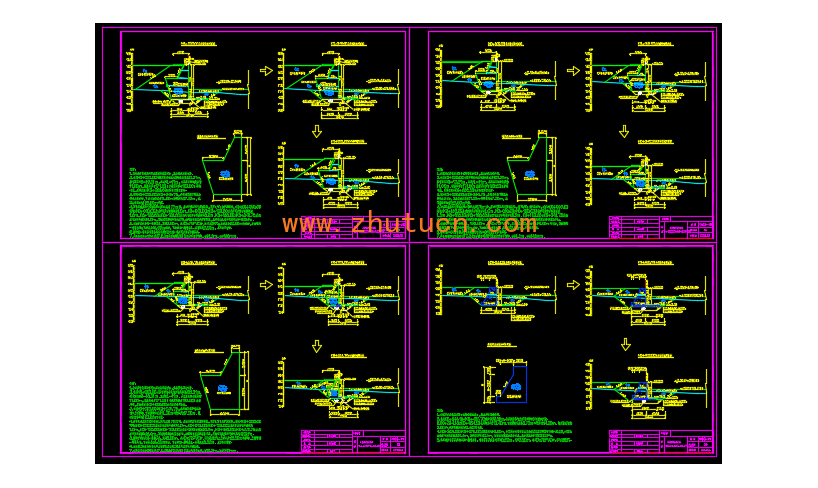

河岸防水堤竣工图

 河岸防水堤竣工图，因该段堤基设计底标高比三峡回水位175m低，基础开挖至设计底标高后，地下（河）水严重浸泡，对右岸K0+000.00前端至K0+010.00基础采用块石换填厚度1.0m，K0+010.00至K0+100.00基础采用砂卵石换填厚度1.0m，K0+100.00至K0+160.00基础采用砂卵石换填厚度0.8m，K0+160.00至K0+246.75基础采用块石换填厚度1.0m，同时采取排水沟降水措施，经现场作地基承载力试验，其特征值大于设计变更后的450kPa。挡墙于承台处设一排排水孔，间距2.50m，采用Dn75PVC管，纵向坡度5%；上墙高大于3.50m的挡墙，上墙增设一排排水孔；下墙高大于6.00m挡墙，下墙增设一排排水孔。各排间距2.50m，上下错开布置。
