本次工程内容：①堤防加高工程。本次设计采用内坡培厚加高和设防浪墙的方式进行堤防加高，其中堤防内坡培厚加高5870m，堤顶设防浪墙2593m；②堤防防渗工程。本次工程采用水泥土防渗墙进行堤防防渗,长704m；“两水夹堤“堤防内坡坡脚设5～10m宽压渗平台，并采用干砌石护坡，长2079m；③主要建筑物加固改造工程。本次加固改造穿堤涵闸2处，水闸1处；④附属建筑物加固改造和新建工程。本次重建渠下涵2处，新建渠下涵1处，重建穿堤涵洞13处，改造穿堤涵洞2处，重建引水盖板涵2处。

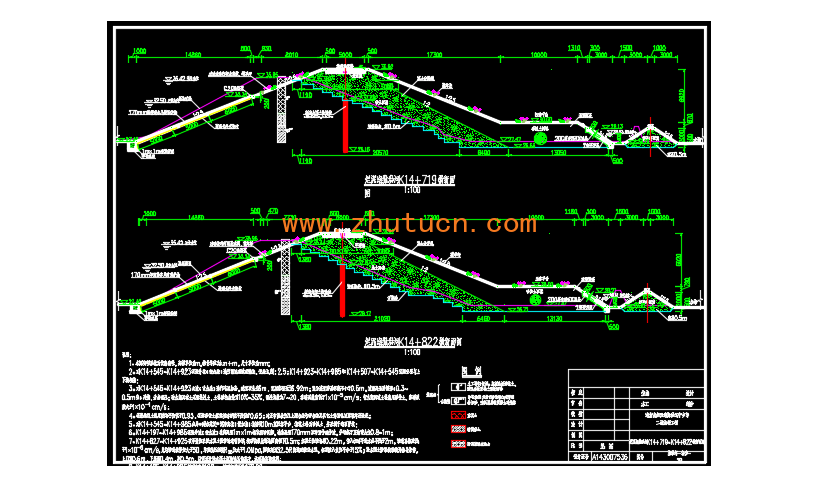

包含工程位置示意图，设计施工总说明，总平面布置图，平面图，横断面图，防浪墙纵断面图，防浪墙横断面图和细部图，格宾挡墙大样图和格宾细部详图，雷诺护垫细部详图，水泥土防渗墙设计图，排水涵1配筋图，进水涵排架下箱涵和截水墙配筋图，闸室配筋图，消力池配筋图，工作桥配筋图和钢垫板设计图，Φ300穿堤圆涵重建典型设计，左岸横断面图，横断面图、排水沟及田埂和伸缩缝大样图，围堰和导流明渠典型断面图，水土流失防治措施典型设计图
