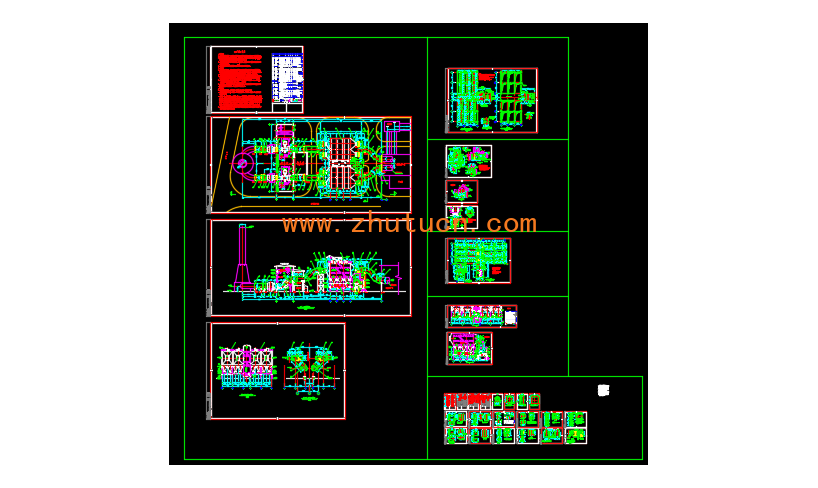

钢铁厂烧结机除尘系统设计图

 1. 本设计为某钢铁厂新建XXXm 烧结机工程烧结机主抽风电除尘系统,主要承担烧结机2个大烟道的烟气除尘；2. 净化设备选用2台220m2 三电场静电除尘器，电场平均风速1.21m/s；主抽风机采用2台SJ16000型离心通风机，配用电机为T5600-6/1730（5600kW/10kV）；3. 考虑粉尘回收利用，除尘灰斗下部设输灰系统，由6条埋刮板，2台集中埋刮板，斗提机以及加湿机组成，粉尘经加湿后由灰车运走；
