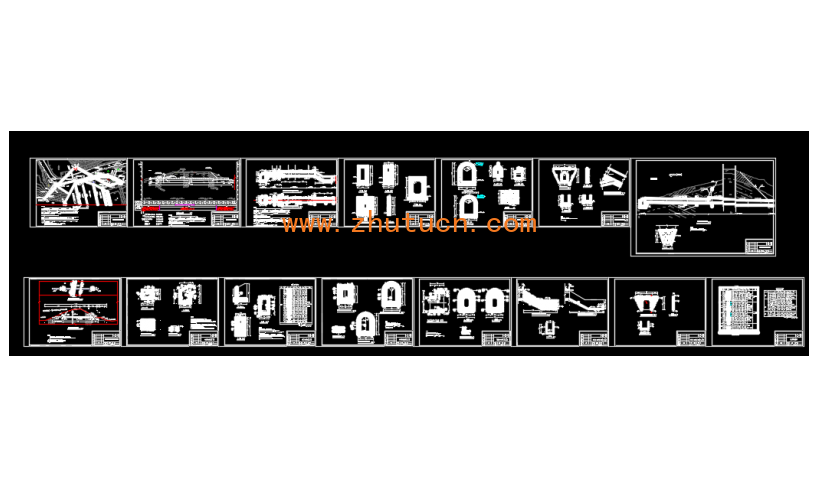

湖南病险水库输水隧洞工程施工图

 湖南病险水库输水隧洞工程施工图
输水隧洞全长176m,其中进口消力井段长2.6m，进口明挖段长27m，出口明挖段长23.7m，隧洞洞身暗挖段长115.4m，出口消力池段长7.3m，隧洞进、出口明挖段及隧洞洞身暗挖段前9.06m、后9.06m采用300厚C25钢筋砼衬砌，隧洞暗挖中间段采用250厚C25钢筋砼衬砌，消力井为C25砼，截水墙为C20砼，隧洞每9.06m设一伸缩缝，缝宽20mm，施工时可根据地质情况作适当调整，伸缩缝用沥青杉木板填充，伸缩缝间用铜片止水；水泥灌浆为洞内环向灌浆，灌浆长为115.4m全洞灌浆，灌浆孔距为2米；灌浆孔距为2米，灌浆压力为0.3-0.5MPa
