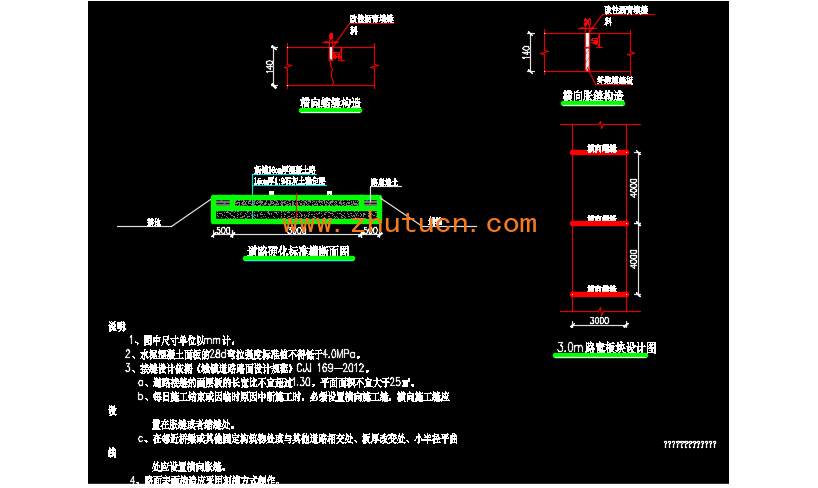

说明:
1、图中尺寸单位以mm计。
2、水泥混凝土面板的28d弯拉强度标准值不得低于4.0MPa。
3、接缝设计依据《城镇道路路面设计规范》CJJ 169—2012。
a、道路接缝的面层板的长宽比不宜超过1.30，平面面积不宜大于25㎡。
b、每日施工结束或因临时原因中断施工时，必须设置横向施工缝，横向施工缝应设
置在胀缝或者缩缝处。
c、在邻近桥梁或其他固定构筑物处或与其他道路相交处、板厚改变处、小半径平曲线
处应设置横向胀缝。
4、路面表面构造应采用刻槽方式制作。
